La red eléctrica: equilibrar generación y demanda

Cuando una persona enciende una lámpara, la electricidad no sale de un depósito situado detrás del enchufe. En ese instante, generadores, líneas, transformadores, controles y cargas forman un sistema conectado que debe acomodar el cambio. Si una central se desconecta o una línea se sobrecarga, otras partes responden en fracciones de segundo, minutos u horas. El servicio es resultado de esa coordinación física y organizativa.

La red eléctrica tiene una paradoja práctica. Sus operadores pueden programar generación, reservar capacidad y comprar energía con anticipación, pero la corriente alterna no espera en una cola para entregarse más tarde. La generación y el consumo deben mantenerse suficientemente equilibrados en cada zona sincronizada, mientras la tensión, los flujos y los límites térmicos permanecen dentro de rangos seguros. No se trata de una igualdad perfecta en todo punto: se trata de controlar diferencias, incertidumbres y contingencias antes de que se conviertan en una interrupción.

El capítulo 402 introdujo energía, potencia y perfiles temporales; el 405 estudia cómo distintas fuentes renovables captan flujos variables. Aquí el objeto es la red que convierte esas fuentes y cargas heterogéneas en un servicio coordinado. El capítulo 407 tratará almacenamiento y vectores como medios para desplazar energía; aquí se mencionan solo cuando modifican el equilibrio o los servicios de red. La pregunta dominante es cómo una red mantiene generación y demanda compatibles sin confundir energía, potencia, estabilidad, seguridad y mercado.

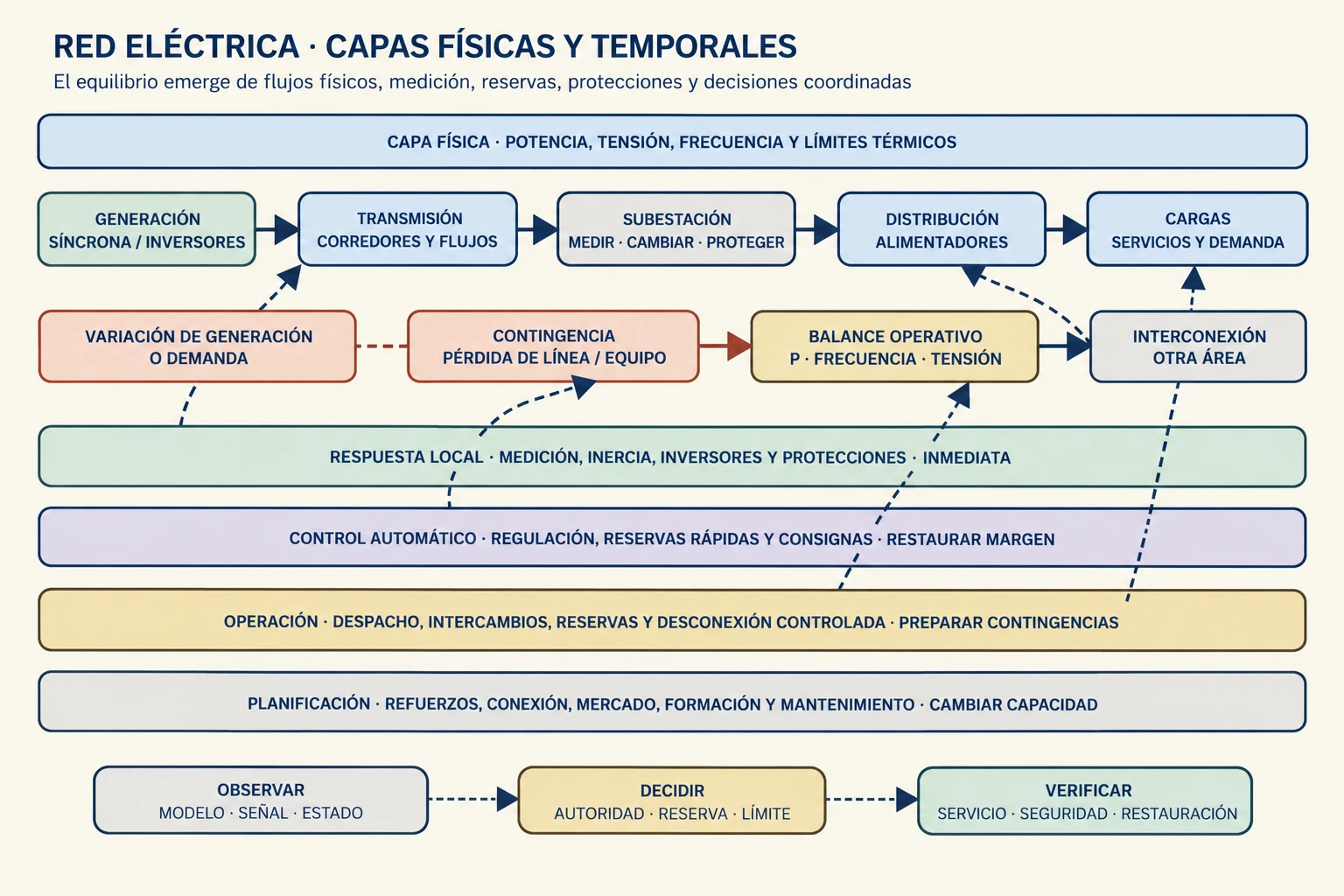

406.1. Generación, transporte y distribución#

Una red eléctrica se reconoce primero por sus funciones. Las centrales y recursos de generación convierten energía primaria o almacenada en potencia eléctrica. La transmisión mueve grandes cantidades a través de líneas de alta tensión y subestaciones que conectan regiones y centros de generación. La distribución adapta la tensión y entrega el servicio a hogares, comercios, industrias y otros usuarios. En la práctica hay redes con diseños y responsabilidades diferentes, pero esta separación ayuda a seguir el camino físico sin suponer que toda la electricidad recorre una sola ruta.

Un generador síncrono produce corriente alterna mediante un campo magnético que gira respecto de conductores. Una turbina puede recibir energía de agua, vapor, viento o un motor térmico; el principio eléctrico común no borra sus diferencias de control, combustible, inercia, tiempos de arranque y disponibilidad. Un recurso conectado mediante un inversor convierte corriente continua o una señal variable en corriente alterna controlada. El inversor puede operar con referencia a una red existente o contribuir a formar una referencia, pero esa capacidad depende de diseño y configuración, no del rótulo solar, eólico o batería.

La potencia sale de la generación a una tensión que un transformador puede elevar para transmisión. Elevar la tensión permite transportar una potencia dada con menor corriente y, por tanto, reducir pérdidas resistivas en un conductor dado; no elimina pérdidas ni vuelve ilimitada una línea. En una subestación se cambian niveles de tensión, se abren o cierran circuitos, se miden magnitudes y se coordina protección. Los transformadores no son simples adaptadores: tienen límites térmicos, aislamiento, regulación, pérdidas y tiempos de reparación que afectan la seguridad del sistema.

La transmisión no entrega una cantidad fija como una tubería exclusiva. La potencia se reparte por las impedancias y las conexiones de la red según las leyes físicas del circuito, dentro de los controles y consignas disponibles. Un intercambio comercial entre dos zonas puede producir flujos por rutas paralelas y modificar márgenes en líneas que no forman parte del contrato. Por eso los operadores analizan estados de la red y contingencias, no solo contratos bilaterales. Una línea aparentemente disponible puede no admitir una nueva transferencia si una pérdida plausible llevaría otra línea a sobrecarga o reduciría la estabilidad.

La distribución comienza normalmente en subestaciones que reducen la tensión. Alimentadores recorren barrios, zonas rurales, parques industriales o instalaciones críticas; transformadores locales vuelven a reducirla para los usuarios. La red de distribución puede ser radial, mallada o reconfigurable. Una configuración radial facilita localizar y aislar ciertas averías, pero ofrece menos rutas alternativas; una red mallada puede transferir carga, aunque exige coordinación más compleja. La automatización, los medidores y los recursos distribuidos añaden observabilidad y control, pero también nuevos puntos de fallo y responsabilidades.

El flujo físico tiene pérdidas. Conductores, transformadores, convertidores y equipos auxiliares disipan parte de la potencia como calor o consumen energía para funcionar. Las pérdidas varían con corriente, temperatura, longitud, configuración y carga. La Energy Information Administration describe la cadena general de generación, transmisión, subestaciones y distribución; esa secuencia no implica una única arquitectura mundial ni un rendimiento constante. Las redes aisladas, las interconexiones continentales y las microredes tienen fronteras distintas.

Esta primera capa explica el espacio físico del problema. La siguiente pregunta es qué significa que varias máquinas y convertidores estén conectados a una misma corriente alterna, y por qué la frecuencia es una señal de equilibrio que no debe confundirse con la tensión.

406.2. Corriente alterna, frecuencia y sincronización#

La corriente alterna cambia de dirección y magnitud de manera periódica. En un sistema ideal, una tensión sinusoidal puede escribirse como $v(t)=V_{\text{p}}\sin (2\pi ft+\varphi )$, donde $V_{\text{p}}$ es la amplitud, $f$ la frecuencia y $\varphi$ la fase. En una red real la forma no es perfectamente sinusoidal y se vigilan armónicos, desequilibrios y variaciones, pero la relación permite separar tres preguntas: cuánta tensión hay, a qué ritmo oscila y con qué fase se relaciona con otros puntos.

La frecuencia expresa cuántos ciclos ocurren por segundo. Las redes de corriente alterna usan valores nominales como 50 o 60 hertz según la región; el número no es una propiedad universal de la electricidad ni una licencia para conectar sistemas incompatibles sin conversión. En una zona síncrona, los generadores y equipos conectados comparten una frecuencia instantánea muy próxima porque intercambian potencia a través de campos eléctricos y magnéticos comunes. La frecuencia cae cuando, en conjunto, la demanda supera a la generación y sube cuando ocurre lo contrario, aunque la dinámica exacta depende de máquinas, controles y conexiones.

La intuición puede expresarse con un balance simplificado:

Si $\mathrm{\Delta }P$ es negativo, la red necesita aumentar generación, reducir carga o recibir potencia para recuperar el equilibrio. Si es positivo, necesita reducir generación, aumentar consumo flexible o exportar. La ecuación no describe por sí sola el movimiento de cada línea ni la estabilidad angular; solo hace visible por qué una discrepancia de potencia tiene una respuesta temporal. La frecuencia es una señal colectiva, no un medidor directo de energía almacenada ni un sustituto de todas las mediciones.

La fase indica la posición de la oscilación dentro de un ciclo. La diferencia de fase entre dos extremos ayuda a determinar el flujo de potencia activa en una red de corriente alterna. Aumentar la transferencia entre dos zonas puede aumentar diferencias de ángulo y acercar un corredor a un límite de estabilidad, aunque las líneas no estén calientes. Por eso una red puede tener capacidad térmica aparente y, aun así, no poder aceptar más intercambio sin poner en riesgo el sincronismo.

La tensión es otra dimensión. La potencia reactiva, la impedancia, los cambiadores de tomas, los condensadores, reactores, compensadores y controles de excitación influyen en el perfil de tensión. La tensión baja puede aumentar corrientes y hacer funcionar mal equipos; la tensión alta puede dañar aislamiento y aparatos. Frecuencia y tensión se relacionan, pero no son la misma variable ni se corrigen con el mismo recurso. Una reserva de potencia activa puede ayudar a la frecuencia y no resolver un déficit local de reactivos.

Sincronizar un generador antes de conectarlo significa igualar suficientemente tensión, frecuencia, fase y secuencia de fases con el sistema al que se acoplará. Si se cierra un interruptor fuera de condiciones, aparecen corrientes y esfuerzos mecánicos que pueden dañar equipos o desestabilizar la red. Los inversores también necesitan una referencia o una estrategia de formación de red. Un inversor que sigue la tensión existente no cumple automáticamente la función de una máquina síncrona, aunque pueda prestar servicios si sus controles, sensores y reglas de conexión lo permiten.

La sincronización no significa que todos los puntos tengan exactamente la misma tensión o fase. Una red extensa presenta diferencias de ángulo, pérdidas, caídas de tensión y oscilaciones. Lo que se conserva es una relación coordinada dentro de márgenes operativos. Una zona puede desconectarse y formar una isla si sus protecciones y controles lo permiten, pero una isla accidental es una condición peligrosa: trabajadores y equipos pueden quedar expuestos a una fuente que se creía desenergizada, y la reconexión requiere verificar sincronismo.

La frecuencia y la tensión son, entonces, señales y estados de un sistema dinámico. Medirlas no basta: el operador debe saber qué recursos pueden responder, cuánto tardan, qué límites tienen y qué contingencias podrían aparecer. Ahí comienza la operación de control y reservas.

406.3. Control, reservas y estabilidad#

El control de una red ocurre en capas temporales. Antes de operar, se pronostican demanda, disponibilidad de generación, mantenimiento, intercambios y condiciones meteorológicas; se decide qué unidades estarán disponibles y cómo se programarán. Durante la operación, controles locales y automáticos responden primero a desviaciones; después, reguladores y operadores redistribuyen generación, modifican intercambios o gestionan cargas. Tras una perturbación, se restauran reservas y se prepara el sistema para el siguiente evento. Ninguna capa reemplaza a las demás.

La reserva es capacidad comprometida para responder, no simplemente una planta apagada. Una unidad conectada que puede aumentar potencia tiene una respuesta distinta de una unidad que necesita arrancar; una carga que puede reducirse en segundos ofrece un servicio distinto de una que solo puede cambiar al día siguiente. Por eso se distinguen reservas de respuesta rápida, regulación, contingencia y reposición según la jurisdicción y el diseño del mercado. El nombre y el tiempo exacto varían, pero el principio es común: mantener opciones disponibles con velocidad y duración conocidas.

La respuesta primaria ocurre mediante características físicas y controles locales. Un generador síncrono puede liberar parte de su energía cinética cuando la frecuencia cae; un regulador puede aumentar el aporte de la turbina; un inversor puede modificar su potencia siguiendo una medición. Esta respuesta frena la desviación, pero no necesariamente devuelve la frecuencia al valor programado ni repone la reserva. La guía del Departamento de Energía sobre servicios esenciales explica la combinación de respuesta física, controles y acciones del operador en escalas que van de fracciones de segundo a minutos.

La respuesta secundaria o de restauración ajusta consignas para recuperar frecuencia e intercambios programados. El control automático de generación puede enviar señales a recursos que regulan dentro de sus límites; el operador puede activar reservas de contingencia o modificar despachos. Después se aplican acciones terciarias: arrancar unidades, redistribuir flujos, cambiar programas de intercambio o recuperar reservas utilizadas. Una red fiable no solo sobrevive al primer desbalance: vuelve a quedar preparada para otro.

La estabilidad tiene más de un sentido. La estabilidad de frecuencia pregunta si el sistema puede mantener o recuperar una frecuencia aceptable tras un desequilibrio de potencia. La estabilidad de tensión pregunta si las tensiones permanecen dentro de rangos cuando cambian cargas, flujos o recursos reactivos. La estabilidad angular se refiere a que máquinas síncronas mantengan relaciones de fase coherentes después de una perturbación. Una red puede tener frecuencia casi nominal y una tensión local peligrosa, o tensión aceptable y oscilaciones angulares que amenacen el sincronismo.

La inercia ayuda a frenar cambios rápidos de frecuencia, pero no es una reserva infinita ni una garantía de estabilidad. Las masas giratorias de máquinas síncronas aportan una respuesta física inmediata, mientras los inversores pueden ofrecer respuestas controladas con medición, energía disponible y ajustes adecuados. Un recurso que produce al máximo no puede aumentar su potencia sin margen; uno que está limitado por energía, viento, agua, combustible o temperatura no puede sostener indefinidamente una respuesta rápida. El servicio debe especificar potencia, tiempo de activación, duración y recuperación.

Los controles pueden interactuar de manera adversa. Un regulador mal sintonizado, una medición retrasada, una saturación, una protección que desconecta demasiados equipos o un modelo incompleto puede convertir una corrección local en una oscilación. La estabilidad se estudia con modelos, simulaciones, pruebas, mediciones sincronizadas y experiencia operativa. Un resultado de simulación depende de supuestos sobre cargas, controles, topología y contingencias; no sustituye automáticamente la validación en campo.

La guía de NERC sobre gestión de reservas operativas trata reservas como una práctica de planificación y operación, no como una etiqueta de capacidad ociosa. Esta distinción importa cuando aumentan recursos variables o cargas flexibles: la red puede necesitar menos energía convencional en una hora y más capacidad de respuesta en otra. La seguridad se evalúa respecto de eventos plausibles, no por el promedio anual.

La estabilidad también tiene una dimensión humana. Operadores, ingenieros, mantenedores y responsables de mercado deben compartir modelos, alarmas, procedimientos y autoridad. Una señal automatizada puede actuar más rápido que una persona, pero necesita límites, pruebas y una ruta de intervención. La continuidad depende de comunicaciones, ciberseguridad, capacitación, repuestos y coordinación entre empresas. El control de una red es un sistema sociotécnico, no una sala que pulsa un botón para mantener las luces.

Si una desviación supera los márgenes, el sistema necesita separar rápidamente el elemento defectuoso. La siguiente sección explica cómo las protecciones limitan el daño sin convertir cada fallo en un apagón general.

406.4. Protecciones y fallos de red#

Un fallo eléctrico es una condición no deseada como un cortocircuito, una pérdida de aislamiento, una línea rota, una sobrecarga, una sobretensión o una caída de tensión. Algunos fallos son transitorios: una rama toca una línea y se retira; otros persisten por daño físico, incendio, hielo, inundación, error humano o equipo degradado. La protección no evita todos los fallos. Detecta condiciones anómalas, abre interruptores y limita el área y el tiempo de exposición.

Los transformadores de medida, sensores y relés comparan corrientes, tensiones, frecuencia, impedancia, dirección y otras señales con criterios configurados. Si el patrón coincide con un fallo dentro de una zona protegida, el relé ordena abrir un interruptor. La coordinación busca selectividad: despejar el elemento afectado y conservar energizados los demás. La rapidez reduce daño y ayuda a la estabilidad; la selectividad evita desconectar más clientes de lo necesario. Una protección demasiado sensible puede dispararse sin fallo relevante; una demasiado lenta o insensible puede dejar circular corriente peligrosa.

Un interruptor de potencia debe interrumpir corriente bajo condiciones exigentes y aislar el circuito. Después del disparo, el operador o un automatismo puede intentar un recierre si el tipo de fallo lo permite. El recierre no es una licencia general: debe coordinarse con seguridad de personas, recursos distribuidos, incendios, líneas caídas y riesgo de daño repetido. En distribución, los reconectadores pueden mejorar continuidad ante fallos transitorios; en transmisión, la estrategia depende de tensión, topología, protecciones y regulación.

La protección primaria debe tener respaldo. Si un relé, un canal de comunicación o un interruptor falla, otro esquema puede retirar el equipo o una zona mayor. El respaldo protege la red, pero su actuación más amplia aumenta el número de usuarios afectados. Por eso se estudian redundancia, alimentación auxiliar, pruebas, ajustes y mantenimiento. La familia PRC de estándares de NERC incluye requisitos de protección y control; su existencia no significa que un sistema cumpla por tener un relé instalado. Cumplir exige diseño, coordinación, datos y desempeño verificable.

Las protecciones también mantienen la seguridad de las personas. Una línea caída puede seguir energizada; una instalación con generación distribuida puede sostener una sección que se creía aislada; un equipo desconectado puede retener carga o energía. Los procedimientos de puesta a tierra, bloqueo, etiquetado, comprobación de ausencia de tensión y autorización de trabajo pertenecen a la operación segura y no se sustituyen por una pantalla de estado. Este capítulo explica principios, no instrucciones para intervenir equipos de media o alta tensión.

Un incidente puede comenzar pequeño y crecer por interacciones. La pérdida de una línea redistribuye flujos; otra línea se sobrecarga; una protección dispara; las diferencias de fase aumentan; un área se separa. Esta cascada no es inevitable, pero tampoco se evita con una sola reserva de generación. Se estudian contingencias, límites, automatismos, esquemas remediales, desconexión controlada de carga y restauración. La desconexión de carga puede preservar una parte mayor del sistema, pero distribuye el daño y debe estar gobernada por reglas, prioridades y comunicación.

La restauración después de un apagón no consiste en cerrar todos los interruptores a la vez. Algunas centrales necesitan energía auxiliar para arrancar; una unidad con capacidad de arranque en negro puede iniciar sin recibir suministro externo y ayudar a energizar una isla. El operador forma secciones, comprueba tensiones, sincroniza, recupera cargas por etapas y vigila que la demanda no supere la generación disponible. Cada red tiene procedimientos propios y restricciones de seguridad; la secuencia no debe improvisarse.

Los fallos revelan límites de los modelos y de la información. Un relé puede operar correctamente con un ajuste basado en un modelo que ya no representa la topología; un sensor puede perder comunicación; una generación electrónica puede cambiar la corriente de cortocircuito respecto de la esperada; una vegetación o un incendio puede convertir un margen estático en una emergencia. La investigación posterior debe separar causa física, fallo de protección, decisión operativa y condición externa. Culpar a «la red» oculta responsabilidades distintas.

406.5. Interconexión, mercados y operación#

La red física y el mercado eléctrico se relacionan, pero no son la misma cosa. Un mercado mayorista coordina ofertas, compras, compromisos y precios entre participantes autorizados; la red transporta físicamente potencia obedeciendo leyes eléctricas. Un despacho económico puede elegir recursos de menor coste sujeto a límites de transmisión, seguridad, reservas y reglas ambientales. Si una línea se congestiona, el recurso barato puede no poder servir a otra zona y aparece un valor de localización, una redistribución o una restricción operativa.

No todas las regiones usan la misma organización. Hay empresas verticalmente integradas, cooperativas, entidades públicas, operadores independientes y mercados regionales. Algunas áreas separan la operación de la propiedad de activos; otras coordinan dentro de una empresa o un grupo de autoridades. Los términos operador de sistema, operador de transmisión, autoridad de balance y mercado no son intercambiables. El lector debe preguntar qué entidad tiene cada responsabilidad y en qué jurisdicción.

La planificación puede ocurrir con anticipación y la operación en tiempo real. Un mercado del día anterior programa unidades y transferencias con pronósticos; el despacho intradiario o en tiempo real corrige errores y perturbaciones; los servicios auxiliares mantienen frecuencia, tensión, reservas y capacidad de restauración. La FERC explica que los servicios auxiliares pueden contratarse mediante mercados especializados o mecanismos no mercantiles, y que incluyen regulación de frecuencia, reservas, soporte de tensión, potencia reactiva y arranque en negro (FERC, servicios auxiliares). La lista y el diseño varían fuera de Estados Unidos.

El precio no es una medida completa de seguridad. Un recurso puede ofrecer energía barata y no aportar respuesta rápida, potencia reactiva, capacidad firme, ubicación adecuada o arranque autónomo. Otro puede producir pocas horas y ser valioso como reserva. La remuneración de un servicio depende de reglas, competencia, restricciones, desempeño y costes de oportunidad; una señal de precio no sustituye estándares técnicos. La FERC y los operadores regionales pueden usar mercados, contratos y obligaciones para adquirir prestaciones que el mercado de energía por sí solo no garantiza.

La interconexión de un nuevo generador, una fábrica, una batería o una planta solar requiere estudios. Se evalúan cortocircuito, flujos, estabilidad, calidad de tensión, protecciones, control, comunicaciones, capacidad de evacuación y efectos sobre otros usuarios. La conexión física no se obtiene solo porque exista una línea cercana. Puede exigir refuerzos, límites temporales, controles adicionales o una modificación del punto de conexión. La responsabilidad se reparte entre solicitante, propietario de red, operador, regulador y fabricantes según las reglas aplicables.

Los intercambios entre áreas pueden compartir diversidad y reservas, pero necesitan coordinación. Un área que importa debe saber qué ocurre si el exportador pierde una unidad o si la ruta queda limitada; el exportador debe conservar margen para sus propias contingencias. Los estándares de NERC se organizan por familias que incluyen balance de recursos y demanda, coordinación de interconexiones, operaciones de transmisión, protección y control y planificación (NERC, estándares de fiabilidad). La referencia es regional, no una ley universal para todas las redes del mundo.

La coordinación de mercado no garantiza que el sistema siga siendo seguro si cambia la mezcla tecnológica. Un mercado diseñado para generadores síncronos puede necesitar productos nuevos cuando aumentan inversores, recursos distribuidos, cargas flexibles y pronósticos probabilísticos. La modificación debe preservar verificabilidad: definir el servicio, medir respuesta, asignar obligación y sancionar incumplimiento cuando corresponda. Un recurso pequeño puede participar agregado, pero el agregador y el operador deben saber qué ocurre si varios dispositivos responden de manera correlacionada.

La última sección lleva estas distinciones al cambio de fuentes variables. Integrarlas no significa únicamente conectar más megavatios; significa adaptar previsión, red, control, reservas, protección, mercado y demanda a nuevos patrones temporales y geográficos.

406.6. Integración de generación variable#

La generación solar y eólica cambia con radiación, viento, temperatura, disponibilidad técnica y restricciones de red. La variación no equivale a imprevisibilidad absoluta: puede pronosticarse con error conocido, y la demanda también cambia y se pronostica con error. La cuestión operativa es combinar pronósticos, diversidad geográfica, flexibilidad, red y reservas para que el error restante sea manejable. El capítulo 405 explica la captación de esos flujos; aquí se estudia su interacción con el sistema.

La primera herramienta es la previsión. Pronósticos actualizados permiten programar unidades, intercambios, reservas y límites. Un operador no necesita adivinar el valor exacto para cada minuto; necesita conocer escenarios plausibles y su impacto en líneas, frecuencia, tensión y reservas. Un pronóstico puntual sin intervalo puede ocultar incertidumbre; un intervalo amplio sin decisiones asociadas tampoco basta. La calidad se mide por el error y por la capacidad de convertirlo en una acción operativa.

La segunda es la flexibilidad. Generadores que pueden variar potencia, cargas que pueden desplazarse, interconexiones, control de tensión y recursos electrónicos pueden responder en escalas diferentes. Una carga industrial que cambia una operación durante minutos no ofrece el mismo servicio que una calefacción que se desplaza una hora. La flexibilidad tiene costes, límites de confort, producción, almacenamiento o seguridad. No debe contarse dos veces: un recurso reservado para una contingencia no puede vender simultáneamente toda esa capacidad como energía firme.

La red puede necesitar ampliarse o reconfigurarse. El viento y el sol no siempre están cerca de los centros de consumo; una línea puede quedar congestionada cuando la generación es abundante y no cuando es escasa. Refuerzos, control de flujos, redes malladas, gestión de demanda y conexiones entre áreas pueden reducir restricciones, pero requieren permisos, materiales, tiempo, mantenimiento y aceptación territorial. Una nueva línea no elimina la necesidad de control local; puede cambiar flujos y contingencias.

La generación variable puede reducirse temporalmente. La curtailment o vertimiento es la limitación deliberada de producción disponible por congestión, exceso de oferta, estabilidad, seguridad o condiciones de conexión. No prueba por sí sola un fracaso: un sistema puede preferir limitar una fracción de generación para evitar una línea nueva desproporcionada o mantener seguridad. Pero una tasa elevada y persistente puede indicar mala planificación, falta de transmisión, pronósticos deficientes o reglas que no valoran flexibilidad. La evaluación debe usar periodo, lugar y causa, no un promedio sin contexto.

Los inversores cambian las necesidades de control. Un recurso basado en convertidores puede seguir una referencia de tensión y aportar potencia activa o reactiva con rapidez; también puede desconectarse ante una perturbación si sus ajustes no permiten permanecer conectado. El Departamento de Energía explica que una red con más inversores necesita controles capaces de responder a desviaciones de tensión y frecuencia. No existe una propiedad única de «renovable» que determine la respuesta: importan el inversor, el código de red, la configuración, la disponibilidad de energía y el sistema al que se conecta.

La estabilidad puede exigir servicios que antes aportaban máquinas síncronas de manera incidental: referencia de tensión, potencia reactiva, respuesta de frecuencia, capacidad de cortocircuito o formación de red. Pueden prestarlos generadores síncronos, compensadores, inversores, redes vecinas, cargas o equipos dedicados. La comparación debe preguntar qué función se necesita, qué recurso la presta, con qué velocidad, duración, medición y responsabilidad.

La generación distribuida añade otra capa. Paneles, pequeños aerogeneradores, baterías, cargadores y controles detrás del medidor pueden reducir demanda neta, inyectar potencia o desconectarse. Sin observabilidad y reglas, el operador puede no saber dónde están los cambios; con coordinación, esos recursos pueden participar en regulación, reservas, tensión o recuperación. La FERC describe, para su jurisdicción, reglas que facilitan la agregación de recursos distribuidos en mercados mayoristas, pero la autorización no elimina requisitos de medición, interconexión, seguridad y coordinación (FERC Order 2222).

Almacenamiento, respuesta de demanda e hidrógeno pueden desplazar o convertir energía, pero no son equivalentes. Un dispositivo con alta potencia y poca duración puede corregir frecuencia y no cubrir una noche; una carga flexible puede reducir demanda sin generar electricidad; un vector químico puede conservar energía durante más tiempo con conversiones y pérdidas. El capítulo 407 desarrollará esas tecnologías. Aquí basta reconocer que cada una cambia el conjunto de reservas y la contabilidad de energía, potencia, duración y recuperación.

Síntesis#

La red eléctrica es, finalmente, una secuencia de compromisos. Generación, transmisión y distribución definen el espacio físico; la alterna y la sincronización establecen relaciones dinámicas; controles y reservas compran tiempo de respuesta; protecciones limitan fallos; mercados y reglas asignan coordinación y costes; la generación variable exige adaptar todo el conjunto. Ninguna capa puede prometer servicio perfecto ni sustituir a las otras. La confianza en la red procede de medir, modelar, mantener, ensayar y aprender bajo condiciones concretas.

Preguntas de transferencia#

Una central disponible pero aislada#

Ejemplo construido. Una central tiene combustible y capacidad nominal, pero una línea de transmisión está fuera de servicio. El operador decide si puede contar con toda su potencia para cubrir el pico de la tarde.

Frecuencia nominal, tensión baja#

Ejemplo construido. Un operador observa frecuencia cercana al valor nominal, pero la tensión cae en un corredor cuando aumenta la demanda industrial.

Más solar y menos reserva#

Ejemplo construido. Una región instala mucha generación solar y reduce unidades convencionales que antes estaban disponibles como respaldo. En una tarde despejada la energía es abundante, pero al anochecer la producción solar disminuye rápidamente.

Un disparo que desconecta demasiado#

Ejemplo construido. Un cortocircuito en una línea activa protecciones de respaldo y deja sin servicio a una región mucho mayor que la zona afectada.

Fuentes y lecturas del capítulo#

U.S. Energy Information Administration. Electricity explained: Delivery to consumers. Descripción institucional de generación, transmisión, subestaciones, transformadores, distribución e interconexión. (EIA).

U.S. Department of Energy. Keeping the Lights On: Essential Reliability Services. Explicación de respuesta de frecuencia, balance, reservas y servicios necesarios para operar una red. (DOE).

North American Electric Reliability Corporation. Reliability Standards y Reliability Guideline: Operating Reserve Management. Estándares y guía técnica sobre balance, operación, protección, coordinación y reservas en el sistema eléctrico norteamericano. (NERC, estándares; gestión de reservas).

Federal Energy Regulatory Commission. Ancillary Services y Order No. 2222: Fact Sheet. Funciones de servicios auxiliares, mercados de energía y participación agregada de recursos distribuidos en la jurisdicción estadounidense. (FERC, servicios auxiliares; Order 2222).

U.S. Department of Energy. Solar Integration: Inverters and Grid Services Basics. Relación entre inversores, frecuencia, tensión, perturbaciones y servicios de red en sistemas con generación basada en convertidores. (DOE, inversores y servicios).

Bibliografía de la parte XXXVI · Bibliografía general
