PARTE VII · Geografía física y humana: un mapa del mundo
58
Leer mapas: representar el espacio sin confundirlo con el territorio
coordenadas, proyecciones y decisiones detrás de cada imagen
En este capítulo
Un mapa puede llevarnos a una puerta, comparar una cuenca con otra o mostrar una elección. También puede agrandar regiones, ocultar caminos, fijar una frontera discutida o convertir una estimación incierta en una mancha de bordes nítidos. Nada de eso lo vuelve inútil. Significa que un mapa es una representación construida para un propósito, no una miniatura neutral del territorio.
Leerlo bien exige reconstruir sus decisiones. ¿Qué sistema sitúa los objetos? ¿Qué escala selecciona el detalle? ¿Cómo se aplanó la Tierra? ¿Qué datos, fecha y categorías forman cada capa? ¿Quién puso los nombres y límites? ¿Qué incertidumbre se omitió? Este capítulo desarrolla esas preguntas desde la localización básica hasta la lectura crítica de mapas digitales.
El capítulo 57 mostró que un mapa de amenaza no dibuja una frontera entre seguridad y peligro. Aquí se generaliza esa cautela a toda representación espacial. El capítulo 59 usa estas herramientas para recorrer continentes, océanos y grandes regiones físicas.
58.1. Coordenadas, orientación, escala y distancia#
Una posición necesita un sistema de referencia. En coordenadas geográficas, la latitud expresa el ángulo al norte o al sur del ecuador y la longitud, el ángulo al este u oeste de un meridiano de origen. Un par numérico sin orden, unidades ni sistema puede ser ambiguo. Además, la Tierra se aproxima mediante un elipsoide y un datum geodésico, el marco que relaciona ese modelo con posiciones terrestres. Las mismas cifras interpretadas en datums diferentes no tienen por qué señalar exactamente el mismo punto. Para las alturas hace falta además una referencia vertical: una elevación respecto de un datum vertical —aproximadamente vinculada al nivel medio del mar— y una altura respecto del elipsoide no son intercambiables.
Las coordenadas proyectadas transforman la superficie curva a un plano y suelen expresarse en unidades lineales dentro de una zona. Son útiles para medir y calcular localmente, pero necesitan el nombre de la proyección y sus parámetros. «X = 500 000» carece de ubicación global si no se sabe qué cuadrícula, zona y datum lo acompañan. Un sistema de información geográfica puede superponer capas sólo cuando entiende correctamente esas referencias; asignar la referencia equivocada no es lo mismo que transformar coordenadas.
Orientar un mapa tampoco consiste siempre en poner el norte arriba. Esa convención es frecuente, no una ley de la naturaleza. Mapas de rutas, edificios o redes pueden girarse para el uso previsto. Incluso «norte» puede significar norte geográfico, norte de la cuadrícula o norte magnético; este último cambia con lugar y tiempo. La flecha, la retícula y la descripción marginal indican cuál se emplea.
Hasta aquí, tres preguntas distintas: el sistema de referencia fija dónde; la orientación, hacia dónde; y la escala, cuánto representa cada longitud dibujada.
La escala relaciona distancia en el mapa y distancia en el terreno. Una fracción representativa
En esta simplificación, ambas distancias deben expresarse primero en la misma unidad y describen una distancia horizontal de referencia, no necesariamente la longitud de una ruta ni la distancia recorrida sobre un terreno inclinado. En

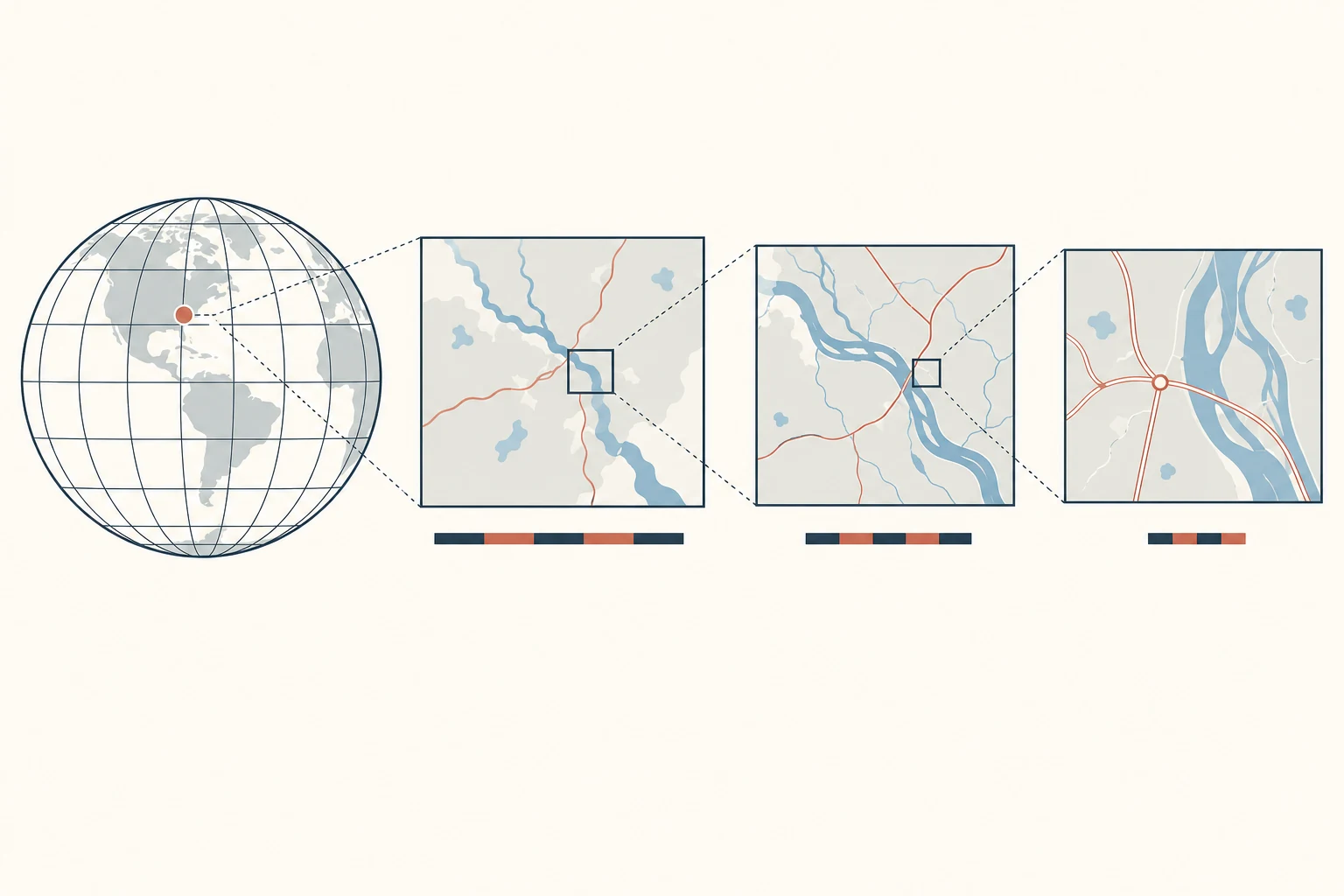

El globo sitúa una región mediante una retícula. Los tres cuadros amplían sucesivamente el mismo entorno: al cubrir menos superficie, aparecen más ramales y vías. Las barras se acortan porque cada cuadro necesita su propia relación entre dibujo y terreno. La figura es conceptual; costas, ríos y caminos no corresponden a un lugar real.
Una escala numérica deja de ser fiable si una imagen se amplía o reduce sin actualizarla; una barra gráfica cambia junto con la imagen y conserva la relación visual. En un mapa mundial, además, la escala puede variar con la posición por efecto de la proyección. Medir con una regla recta una ruta sobre una proyección inadecuada puede confundir distancia dibujada, distancia sobre la superficie y distancia recorrida por una red real.
Idea clave. Una coordenada necesita referencia; una orientación necesita convención; una distancia necesita escala y método. Los números impresos no se interpretan solos.
58.2. Proyecciones cartográficas y sus deformaciones#
No se puede desplegar una superficie curva sobre un plano sin deformarla. Una proyección cartográfica define matemáticamente cómo cada punto de una esfera o elipsoide pasa a coordenadas planas. El problema no es encontrar una proyección «sin distorsión» para todo el planeta, sino elegir qué propiedades deben conservarse aproximadamente para una tarea y dónde se tolerará el resto de la deformación.
Una proyección conforme conserva ángulos locales y, por ello, formas pequeñas de manera aproximada; no conserva áreas globales. Una proyección equivalente conserva áreas relativas, pero altera formas o ángulos. Una proyección equidistante mantiene ciertas distancias desde líneas o puntos definidos, no todas las distancias entre cualquier par. Otras priorizan direcciones desde un centro o un compromiso visual. Ninguna conserva simultáneamente área, forma, distancia y dirección en todo el mundo.
Mercator es conforme y resultó útil para rumbos constantes en navegación, pero su escala crece hacia los polos: comparar tamaños continentales en un planisferio Mercator conduce a errores. Eso no la convierte en una proyección «falsa»; la vuelve inadecuada para una comparación global de áreas. Una equivalente puede servir mejor para tasas por superficie o distribución territorial, aunque sus contornos resulten menos familiares.
Familias cilíndricas, cónicas y azimutales describen geometrías de construcción y patrones de distorsión, no una jerarquía de calidad. Una proyección transversal puede funcionar muy bien en una franja estrecha; una cónica, en latitudes medias con gran extensión este-oeste; una azimutal, para relaciones alrededor de un centro. La zona representada y la orientación importan tanto como el apellido de la familia. (USGS, Map Projections)

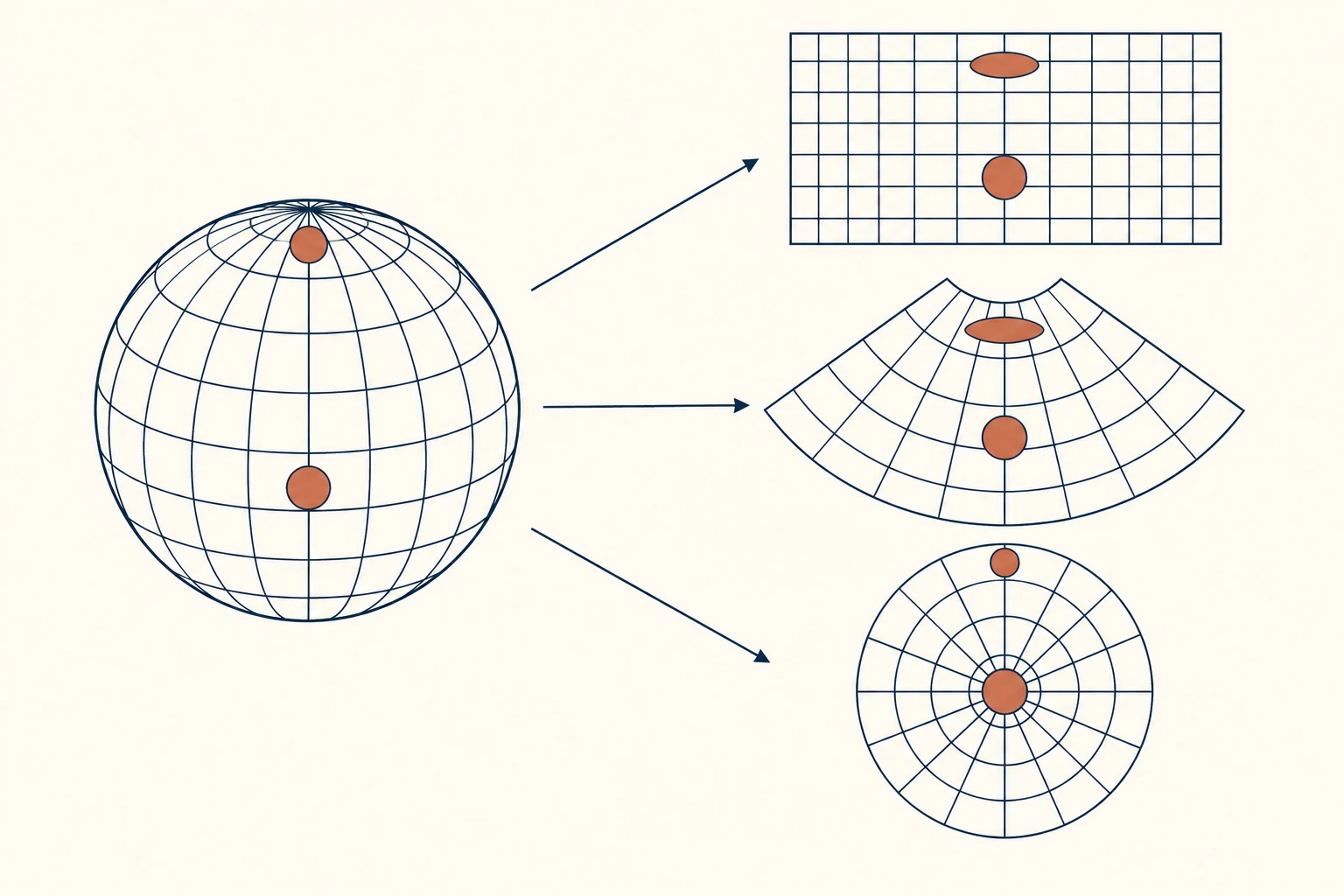

Las dos marcas terracota parten con el mismo tamaño conceptual sobre el globo. Al pasar a tres retículas planas —arriba, cilíndrica; en el centro, cónica; abajo, azimutal— su forma, área o separación se altera de manera distinta. Los paneles evocan esas familias, pero no reproducen una proyección con parámetros concretos. Para evaluar un mapa real hay que conocer su definición, zona de uso y propiedad prioritaria.
Una prueba práctica consiste en preguntar qué comparación invita a hacer el mapa. Si el argumento depende del área, hay que comprobar que la proyección la conserve; si depende de dirección o distancia, debe especificarse desde dónde y a lo largo de qué trayectoria. En mapas web, el aspecto familiar de una proyección no garantiza que medir directamente sobre la pantalla sea apropiado.
Idea clave. Toda proyección distorsiona. La pregunta rigurosa no es «¿está deformado?», sino «¿qué conserva, qué deforma, dónde y para qué uso?».
58.3. Relieve, mapas temáticos y sistemas de información geográfica#
Un mapa topográfico representa elevación mediante curvas de nivel, líneas que unen puntos de igual altura respecto de una superficie de referencia. Curvas próximas suelen indicar una pendiente más fuerte; curvas separadas, una más suave. El intervalo vertical entre curvas debe leerse antes de comparar relieves: la misma separación gráfica puede significar desniveles distintos. Sombreado y color facilitan la forma, pero una luz simulada puede crear ilusiones de relieve y no sustituye los valores. (USGS, What is a topographic map?)
Un mapa temático selecciona una variable: población, precipitación, voto, accesibilidad o cobertura, por ejemplo. La forma visual debe corresponder al dato. Cantidades totales pueden usar símbolos proporcionales; tasas asociadas a áreas pueden representarse con colores graduados; fenómenos continuos pueden interpolarse, si el método y la densidad de observación lo permiten. Colorear con intensidad los totales de unidades administrativas suele confundir extensión territorial con magnitud.
La clasificación cambia la historia visible. Cortes iguales, cuantiles, intervalos definidos por conocimiento sustantivo o métodos estadísticos pueden colocar el mismo valor en colores distintos. Más clases muestran variación pero aumentan ruido; menos clases simplifican y pueden ocultar diferencias. El color también tiene orden: una paleta secuencial conviene a valores crecientes; una divergente necesita un punto medio con significado; categorías nominales no deben parecer una jerarquía accidental.
En síntesis: el mapa topográfico describe la forma de la superficie; el temático selecciona una variable; y el SIG permite relacionar esas representaciones con otras capas. Ninguna operación recupera detalle que los datos originales no contenían.
Un sistema de información geográfica —SIG— almacena, relaciona, analiza y representa datos georreferenciados. En un modelo vectorial, puntos, líneas y polígonos describen objetos; en uno ráster, una cuadrícula asigna valores a celdas. Ninguno es intrínsecamente más verdadero. Un río puede modelarse como línea para una red regional y como superficie para analizar inundación local. La resolución de celda, la escala de captura y la precisión del atributo limitan qué preguntas admite cada capa.

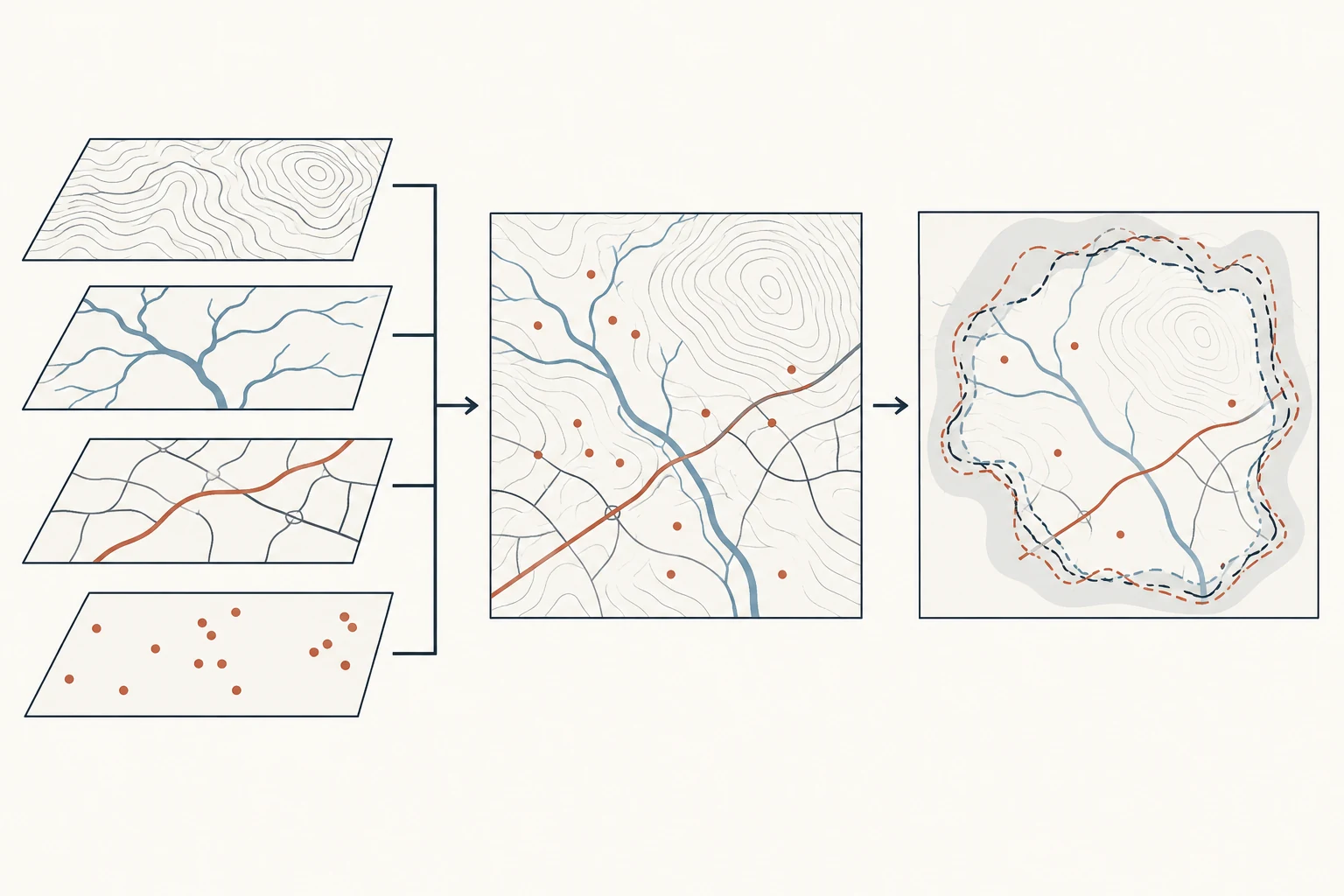

A la izquierda, capas alineadas se combinan sin perder su procedencia: relieve, agua, red y observaciones responden preguntas diferentes. En el centro aparece su composición. A la derecha, una banda pálida y tres trazados alternativos indican que una frontera derivada de puntos escasos no tiene una posición única. Superponer no elimina resolución, fecha, error ni supuestos.
Tabla 58.1 — Compatibilidad mínima antes de combinar capas
Desliza horizontalmente para ver la tabla completa.
| Componente | Pregunta antes de usarlo | Error frecuente |
|---|---|---|
| Coordenadas y datum | ¿Qué sistema sitúa la capa? | Asignar una referencia incorrecta y desplazar datos |
| Escala o resolución | ¿Qué detalle puede sostener? | Ampliar una capa y suponer que apareció precisión |
| Fecha | ¿Cuándo representa el territorio? | Combinar carreteras nuevas con población antigua sin advertirlo |
| Atributo | ¿Cómo se definió y midió? | Tratar categorías administrativas como fenómenos naturales |
| Operación espacial | ¿Qué supuesto introduce? | Interpretar proximidad geométrica como conexión causal |
Idea clave. Un SIG permite combinar y analizar capas; no garantiza que compartan referencia, escala, fecha, definición ni calidad. La superposición correcta es una conclusión que se comprueba, no un efecto visual automático.
58.4. Topónimos, fronteras y decisiones de representación#
Un topónimo es un nombre geográfico. Los nombres permiten identificar, buscar y coordinar, pero también registran lenguas, historias, autoridades y disputas. Un lugar puede tener nombres distintos en idiomas diferentes, un nombre local y otro exterior, grafías alternativas o denominaciones oficiales que cambian. La romanización traslada un nombre desde otro sistema de escritura al alfabeto latino mediante reglas; no siempre produce una única forma intuitiva ni equivale a traducir.
La estandarización reduce ambigüedad en navegación, emergencias, administración y bases de datos. No borra por sí misma la pluralidad cultural. Una práctica rigurosa indica fuente, lengua y autoridad, conserva alias cuando son relevantes y evita deducir soberanía de la mera presencia de una etiqueta. El Grupo de Expertos de las Naciones Unidas en Nombres Geográficos promueve autoridades nacionales, nomenclátores y sistemas consistentes, a la vez que reconoce nombres y lenguas locales. (UNGEGN, About)
Las fronteras tampoco son todas del mismo tipo. Puede tratarse de límites internacionales, administrativos, catastrales, electorales, marítimos, funcionales o estadísticos. Una línea gruesa oculta su anchura real e incertidumbre; una línea continua puede sugerir acuerdo donde hay disputa; una costa cambia con escala, marea, erosión y método de generalización. El mapa debe distinguir el estatus de la línea de su estilo gráfico.
Seleccionar y generalizar es inevitable. Para que un mapa regional sea legible se simplifican curvas, se desplazan símbolos, se agregan categorías y se omiten objetos. Un camino dibujado más ancho que su tamaño a escala puede ser necesario para verlo. La honestidad cartográfica no consiste en incluirlo todo, sino en que las decisiones no contradigan el propósito ni oculten información esencial.
La orientación, el centro y el recorte también distribuyen atención. Centrar un territorio no demuestra su primacía; partir una región en los bordes puede invisibilizar sus conexiones. Un mapa puede ser geométricamente correcto y retóricamente selectivo. Leer su título, leyenda, fuente y marco es parte del contenido, no un trámite periférico.
Idea clave. Nombres, límites, centro y omisiones son datos y decisiones. Un mapa puede describir una posición oficial sin convertirla en un hecho geográfico indiscutido.
58.5. Husos horarios, calendarios y convenciones de localización temporal#
Localizar un acontecimiento exige también coordenadas temporales. La rotación terrestre relaciona aproximadamente 15 grados de longitud con una hora, pero los husos horarios civiles siguen leyes, fronteras, vínculos económicos y decisiones políticas. Sus límites no son meridianos regulares. Algunos desplazamientos respecto de UTC incluyen medias horas o cuartos de hora; las reglas de horario estacional pueden cambiar.
UTC proporciona una referencia común para expresar instantes; la hora local combina un desplazamiento y reglas de una región. Guardar sólo «09:00» pierde fecha, zona y posible ambigüedad. Durante un retroceso estacional, una hora local puede ocurrir dos veces; durante un adelanto, ciertos horarios no existen. Para registrar un hecho conviene conservar el instante o desplazamiento y un identificador de zona, no sólo una abreviatura como CST, que puede ser ambigua.
La base de datos de zonas horarias de IANA modela cambios conocidos para ubicaciones representativas y se actualiza cuando cambian decisiones políticas. No es un mapa autoritativo de fronteras ni reconstruye con igual fiabilidad todo tiempo histórico. Sus identificadores como America/New_York nombran reglas, no coordenadas exactas ni países completos. (IANA, Time Zones; Theory and pragmatics)
La línea internacional de cambio de fecha es una convención asociada a la organización de fechas locales cerca del lado opuesto al meridiano de origen; se desvía para acomodar territorios y decisiones. Cruzarla cambia la fecha civil, no produce un salto físico del tiempo. Del mismo modo, un calendario organiza días, meses y años bajo reglas históricas: una fecha antigua debe indicar calendario cuando la conversión importe.
Mapas animados y series espaciales añaden otra decisión: el intervalo. Un promedio mensual puede ocultar un pico horario; una instantánea simultánea en UTC puede caer en fechas locales diferentes. Comparar lugares exige distinguir instante, duración, agregación y convención de fecha.
Idea clave. La hora civil es una capa institucional sobre una referencia temporal. Longitud, zona horaria, desplazamiento UTC y fecha local están relacionados, pero no son intercambiables.
58.6. Incertidumbre cartográfica y lectura crítica de mapas#
Un mapa puede ser exacto en posición y débil en atributos, completo para carreteras y atrasado para edificios, o adecuado a escala regional e inútil para decidir sobre una parcela. La calidad tiene dimensiones distintas: exactitud posicional, exactitud temática, precisión o repetibilidad de la medición, completitud, consistencia, resolución y actualidad. Resumirlas en «el mapa es exacto» impide saber para qué sirve.
Hay incertidumbre de medición y de modelo. Puntos GPS tienen error; una imagen clasificada puede confundir coberturas; una superficie interpolada depende de observaciones y método; una frontera ecológica puede ser gradual; una proyección transforma geometrías; un pronóstico añade escenarios. Dibujar un borde nítido no vuelve nítido el fenómeno. Bandas, transparencias, tramas, rangos o mapas alternativos pueden comunicar incertidumbre, siempre que la leyenda explique su significado.
La agregación espacial introduce el problema de la unidad areal modificable: patrones estadísticos pueden cambiar cuando se redibujan o agrupan unidades. El promedio de un distrito no describe a cada habitante, y una correlación entre regiones no prueba la misma relación entre individuos. Elegir límites administrativos por conveniencia puede crear contrastes visuales que no corresponden a discontinuidades del fenómeno.
Antes de aceptar una conclusión cartográfica conviene reconstruir una cadena mínima:
- Propósito: ¿qué pregunta responde y para quién?
- Variable: ¿es total, tasa, categoría, promedio, escenario o probabilidad?
- Geometría: ¿punto, línea, área o superficie; observada o derivada?
- Referencia: ¿qué coordenadas, datum, proyección, escala y fecha usa?
- Transformación: ¿cómo se clasificó, agregó, interpoló o generalizó?
- Incertidumbre: ¿qué error, ausencia o alternativa no muestra la imagen principal?
- Procedencia: ¿quién produjo los datos, con qué método y actualización?
Esta lectura no exige desconfiar de todo mapa. Permite confiar de manera calibrada. Una ruta oficial actualizada puede ser excelente para conducir y mala para estudiar nombres históricos; una imagen satelital puede mostrar cobertura y no propiedad; un mapa electoral puede contar votos y no explicar sus causas. La pregunta adecuada conserva el valor de la representación sin pedirle más de lo que contiene.
Idea clave. La apariencia de exactitud es una propiedad gráfica; la exactitud y la precisión reales dependen de datos, escala, método, fecha y propósito. Un buen mapa hace posible rastrear esas decisiones.
Preguntas de transferencia#
Dos países parecen del mismo tamaño#
Ejemplo construido. En un planisferio, un país de latitud alta parece tan grande como otro ecuatorial. Se concluye que sus áreas son iguales. ¿Qué falta comprobar?
Mostrar respuesta razonada
La proyección y su patrón de escala. En una proyección conforme como Mercator, el agrandamiento aumenta hacia los polos. Para comparar áreas conviene usar cifras geodésicas o una proyección equivalente apropiada. Medir superficies directamente sobre cualquier imagen plana puede conservar el sesgo de la proyección.
El navegador amplía hasta la parcela#
Ejemplo construido. Una capa regional se acerca con zoom hasta mostrar una vivienda y se usa para fijar un límite exacto. ¿El aumento añade precisión?
Mostrar respuesta razonada
No. El zoom agranda símbolos y píxeles; no cambia la escala de captura, resolución, error posicional ni método de generalización. Hay que consultar metadatos, datum, fecha y fuente de mayor escala. Una línea visible puede ocupar varios metros en terreno y no sustituye un levantamiento catastral.
El distrito más oscuro tiene más casos#
Ejemplo construido. Un mapa colorea distritos por número total de casos y el más extenso aparece oscuro. ¿Qué comparación puede engañar?
Mostrar respuesta razonada
El total mezcla tamaño y población expuesta. Según la pregunta, podría necesitarse una tasa por población, superficie o tiempo, junto con el denominador y su incertidumbre. También deben revisarse los cortes de clase: cambiar intervalos puede cambiar qué distritos parecen excepcionales.
Una reunión a las 09:00#
Ejemplo construido. Una invitación internacional guarda sólo «09:00» y se programa meses después. ¿Qué información falta?
Mostrar respuesta razonada
Fecha, zona horaria o desplazamiento respecto de UTC y regla aplicable. Una abreviatura puede ser ambigua y el horario estacional puede cambiar entre creación y celebración. Guardar un instante junto con un identificador regional permite recalcular la hora local con reglas actualizadas y detectar horas repetidas o inexistentes.
Fuentes y lecturas del capítulo#
U.S. Geological Survey. Map Projections y preguntas técnicas sobre uso de proyecciones. Propiedades preservadas, patrones de deformación, familias y relación entre proyección, zona y escala. (publicación; síntesis)
U.S. Geological Survey. USGS Maps Booklet, Topographic Mapping y What is a topographic map?. Escala, generalización, curvas de nivel, cuadrángulos y usos del detalle cartográfico. (mapas; topografía)
Open Geospatial Consortium (2019). OGC GeoTIFF Standard 1.1. Sistemas de referencia de coordenadas y codificación de información geoespacial en datos ráster. (estándar)
United Nations Group of Experts on Geographical Names. Principios, autoridades y directrices para estandarización y uso internacional de nombres geográficos. (presentación; directrices toponímicas)
Internet Assigned Numbers Authority. Time Zone Database y Theory and pragmatics of the tz code and data. Reglas de tiempo civil, identificadores por ubicación, cambios históricos y límites de la base. (base de datos; alcance)
