Topografía, cartografía y reconocimiento del territorio

Ejemplo construido. Dos equipos proponen lugares para un depósito. El primero elige una zona que aparece elevada y próxima al camino; el segundo lleva al terreno unas coordenadas y encuentra una depresión húmeda. Antes de decidir cuál observación es correcta, comparan las referencias del mapa, la fecha de las imágenes y el sistema usado para registrar posiciones. Un desplazamiento entre capas o una altura interpretada con otra referencia puede producir una discrepancia sin que el terreno haya cambiado.

Reconocer un territorio exige conectar representaciones con medidas y observaciones. Un mapa permite organizar relaciones que no se ven de una sola vez sobre el suelo, pero selecciona información, la transforma y le asigna una escala. La topografía determina posiciones y formas del terreno; la cartografía las representa. Su utilidad depende de conocer qué se midió, respecto de qué referencia y con suficiente precisión para la decisión propuesta.

138.1. Coordenadas, datum, proyecciones y escala#

Una pareja de números no identifica un lugar sin una convención. Las coordenadas geográficas expresan latitud y longitud mediante ángulos referidos a una superficie y un sistema de referencia. La latitud geodésica es el ángulo de la dirección perpendicular al elipsoide respecto de su plano ecuatorial; la longitud se mide respecto de un meridiano de origen. Un elipsoide es una superficie matemática lisa utilizada para aproximar la forma global de la Tierra. No reproduce cada montaña ni cada irregularidad del campo de gravedad.

Las coordenadas deben declarar unidades, orden y convención de signos. Un valor en grados decimales no equivale al mismo número interpretado como grados y minutos. Intercambiar latitud y longitud puede situar un punto en otra región. No se corrige esa equivocación añadiendo más decimales. Una descripción de coordenadas es parte del registro de campo, como se explicó en el capítulo anterior.

El datum geodésico establece una referencia para relacionar coordenadas con la Tierra. Sus realizaciones materializan esa referencia mediante estaciones, observaciones y convenciones. Dos conjuntos de coordenadas pueden utilizar distintos datums y atribuir números diferentes al mismo punto físico. Para trabajos que lo requieren, también debe conocerse la época de referencia: las posiciones terrestres cambian y un marco puede describirlas en relación con una fecha.

La guía del USGS sobre documentación de datums explica qué información debe conservarse al reunir coordenadas de distintas procedencias. Sus recomendaciones de sistemas concretos pertenecen a su ámbito institucional y fecha. Aquí interesa el requisito general de identificar referencias y transformaciones; no elegir un datum estadounidense como convención universal.

Una proyección cartográfica transforma coordenadas de una superficie curva en coordenadas del plano. Permite dibujar y medir en un mapa, pero introduce deformaciones. Distancias, áreas y ángulos no pueden conservarse todos en cualquier región de una representación plana de la Tierra. Escoger una proyección requiere decidir qué propiedades y extensión importan para el uso previsto.

Una proyección conforme conserva localmente ángulos, sin garantizar áreas correctas. Una proyección equivalente conserva áreas, sin garantizar formas locales. En una región pequeña, una proyección apropiada puede mantener deformaciones de distancia suficientemente reducidas para cierto trabajo. Una distancia calculada entre coordenadas expresadas en metros puede requerir correcciones para representar la distancia sobre el terreno.

La documentación de PROJ sobre Mercator ofrece un ejemplo de proyección conforme cuya representación de áreas se deforma. Conservar una propiedad sirve para determinadas preguntas y limita otras. Comparar superficies directamente en una representación inadecuada puede convertir la deformación del mapa en una diferencia aparente del territorio.

Las coordenadas planas requieren proyección, parámetros, datum, unidades y orden de ejes. La documentación de proyecciones de PROJ distingue esos elementos, incluidos orígenes y desplazamientos convencionales. En sistemas que dividen el territorio en zonas, también se necesita la zona correspondiente. Dos números sin ella pueden no bastar para localizar el punto.

Asignar una referencia a un archivo declara cómo deben interpretarse sus números. Transformar coordenadas calcula números nuevos para representar los mismos lugares en otra referencia. Cambiar sólo la etiqueta del sistema no transforma posiciones. Una aplicación puede mostrar capas juntas gracias a transformaciones automáticas; aun así, conviene conocer las referencias originales y el procedimiento aplicado.

La escala relaciona longitudes representadas y longitudes terrestres correspondientes. En una escala nominal de 1:10 000, un centímetro sobre el mapa representa cien metros. El material del USGS sobre mapa y brújula explica esa razón entre unidades. Se requiere comparar longitudes de la misma unidad y reconocer las deformaciones de proyección cuando sean relevantes.

Ejemplo construido. Una separación de 3,6 centímetros en un plano a 1:10 000 corresponde nominalmente a 360 metros. Si se imprime al doble de tamaño, la misma separación pasa a 7,2 centímetros y la escala de esa impresión es 1:5 000. Una barra gráfica ampliada junto con el mapa mantiene la correspondencia visible; el rótulo numérico original deja de describir la impresión modificada.

Una escala mayor significa una razón mayor: 1:5 000 es mayor que 1:50 000. Permite representar más detalle en un espacio dado, pero ampliar una imagen no produce información nueva. El nivel de detalle original, el tamaño de píxel y la calidad de los datos siguen limitando lo que se puede afirmar. Una pantalla con mucho aumento puede mostrar un borde muy nítido sin que su ubicación sea precisa.

138.2. Distancias, ángulos, niveles y triangulación#

En una ladera se distinguen distancia sobre una trayectoria, distancia recta inclinada y su componente horizontal. El mapa normalmente representa relaciones en planta, no la longitud recorrida siguiendo cada irregularidad. La guía de la FAO sobre medición de distancias distingue las medidas horizontales de las obtenidas sobre pendientes. Confundirlas puede afectar áreas, pendientes y distribución de puntos.

Para un segmento recto en una aproximación plana local, llamemos $s$ a su longitud inclinada y $\alpha$ a su ángulo respecto de la horizontal. Su proyección horizontal $d$ es $d=s\cos \alpha$ y su desnivel $\mathrm{\Delta }z=s\sin \alpha$. Las magnitudes lineales utilizan la misma unidad. Para la pendiente que calcularemos se requiere $d>0$, con $-90°<\alpha <90°$; el signo del ángulo indica ascenso o descenso. El ángulo debe medirse desde la horizontal; un instrumento que informa desde la vertical requiere otra interpretación. La trayectoria irregular sobre el suelo no se convierte en un único segmento recto por aplicar esta fórmula.

Ejemplo construido. Un tramo recto de 50 metros forma 30 grados con la horizontal. Su proyección horizontal es aproximadamente 43,30 metros y su desnivel, 25 metros. Una pendiente porcentual utiliza el desnivel dividido por la distancia horizontal: $100\mathrm{\Delta }z/d$, aproximadamente 57,74 por ciento. Utilizar 50 como denominador daría 50 por ciento y correspondería a otra razón, no a la pendiente convencional definida aquí.

Los ángulos horizontales relacionan direcciones en planta. Un azimut describe una dirección angular respecto de un norte definido, habitualmente con sentido horario. Debe indicarse si se utiliza norte geográfico, de cuadrícula o magnético. La brújula responde al campo magnético local; no materializa por sí misma el norte del sistema de coordenadas. Convertir direcciones necesita conocer la relación pertinente entre referencias y su variación espacial o temporal.

Una triangulación obtiene posiciones mediante relaciones entre triángulos, por ejemplo una base conocida y ángulos observados hacia otro punto. La trigonometría del capítulo 121 proporciona el fundamento. Medir distancias hacia puntos conocidos también permite localizar por intersección; cuando predominan distancias se habla de trilateración. Ambas requieren referencias fiables y una geometría que permita distinguir posiciones.

Si las líneas de observación hacia un punto casi coinciden, pequeñas diferencias angulares pueden producir grandes desplazamientos de su posición calculada. La precisión de cada instrumento no describe por sí sola la calidad de la configuración. Observaciones adicionales desde direcciones apropiadas permiten comprobar consistencia y estimar incertidumbre, pero no corrigen un error compartido en todas las referencias.

La nivelación determina diferencias de altura. Un instrumento nivelado establece una línea de observación horizontal, que se lee en reglas graduadas, llamadas miras, colocadas sobre puntos. Si la misma línea intercepta una mira a mayor altura sobre su base, esa base está más baja. La resta de lecturas permite obtener el desnivel sin necesitar la altura del instrumento sobre el terreno donde se encuentra.

Llamemos $a$ a la lectura sobre el punto inicial A y $b$ a la lectura sobre B, con ambas miras verticales y referidas a sus bases. Para una observación local idealizada desde la misma horizontal, $z_B-z_A=a-b$. Las $z$ representan alturas respecto de una referencia común; cada altura se llama también cota. La guía de la FAO sobre niveles y desniveles presenta este principio y su encadenamiento entre puntos.

Ejemplo construido. Si A tiene cota 100 metros y las lecturas son 1,20 sobre A y 1,85 sobre B, B queda a 99,35 metros. La línea de observación está a 101,20; restar 1,85 da la cota de B. Si se mueve el instrumento para continuar, hacen falta nuevas lecturas y un punto de enlace estable. Sumar desniveles permite trasladar la referencia; no se reutiliza la altura de la línea anterior como si el instrumento no hubiera cambiado.

Volver a una referencia conocida permite examinar el cierre, diferencia entre el resultado obtenido y el que correspondería a esa referencia. Un cierre pequeño apoya la consistencia del recorrido, pero no garantiza ausencia de todos los errores. Las tolerancias dependen del método y uso. Distribuir una discrepancia debe seguir un procedimiento justificado y conservar los datos originales, no esconder una equivocación de lectura.

La altura obtenida mediante navegación por satélite necesita otra distinción. Una altura elipsoidal se refiere al elipsoide; una altura ortométrica se relaciona con una superficie de referencia del campo de gravedad, el geoide. Éste se aproxima al nivel medio del mar en una descripción global, pero no es una superficie plana ni la marea local del día. Cambiar entre alturas requiere referencias y un modelo adecuado.

El servicio de altura del geoide del National Geodetic Survey documenta una conversión para sistemas específicos. No se aplica una corrección universal a toda la Tierra. Antes de comparar una lectura de satélite con una cota de mapa, debe averiguarse qué altura entrega el dispositivo y si ya utiliza una conversión. Aplicarla dos veces introduce un error aunque la fórmula esté correctamente calculada.

138.3. Relieve, drenaje, cobertura y uso del suelo#

El relieve describe diferencias y formas de altura: laderas, valles, divisorias y depresiones. Las curvas de nivel conectan puntos de igual cota respecto de una referencia. La explicación del USGS sobre mapas topográficos presenta esa representación. La separación vertical entre curvas consecutivas ordinarias es su equidistancia, que debe leerse en la información del mapa.

Curvas próximas indican mayor pendiente entre ellas cuando representan el mismo desnivel y se comparan con una escala horizontal coherente. Una separación pequeña sobre papel no permite comparar pendientes de dos mapas con distintas escalas o equidistancias sin convertirlas. Las curvas son una selección de alturas; no describen cada irregularidad entre líneas.

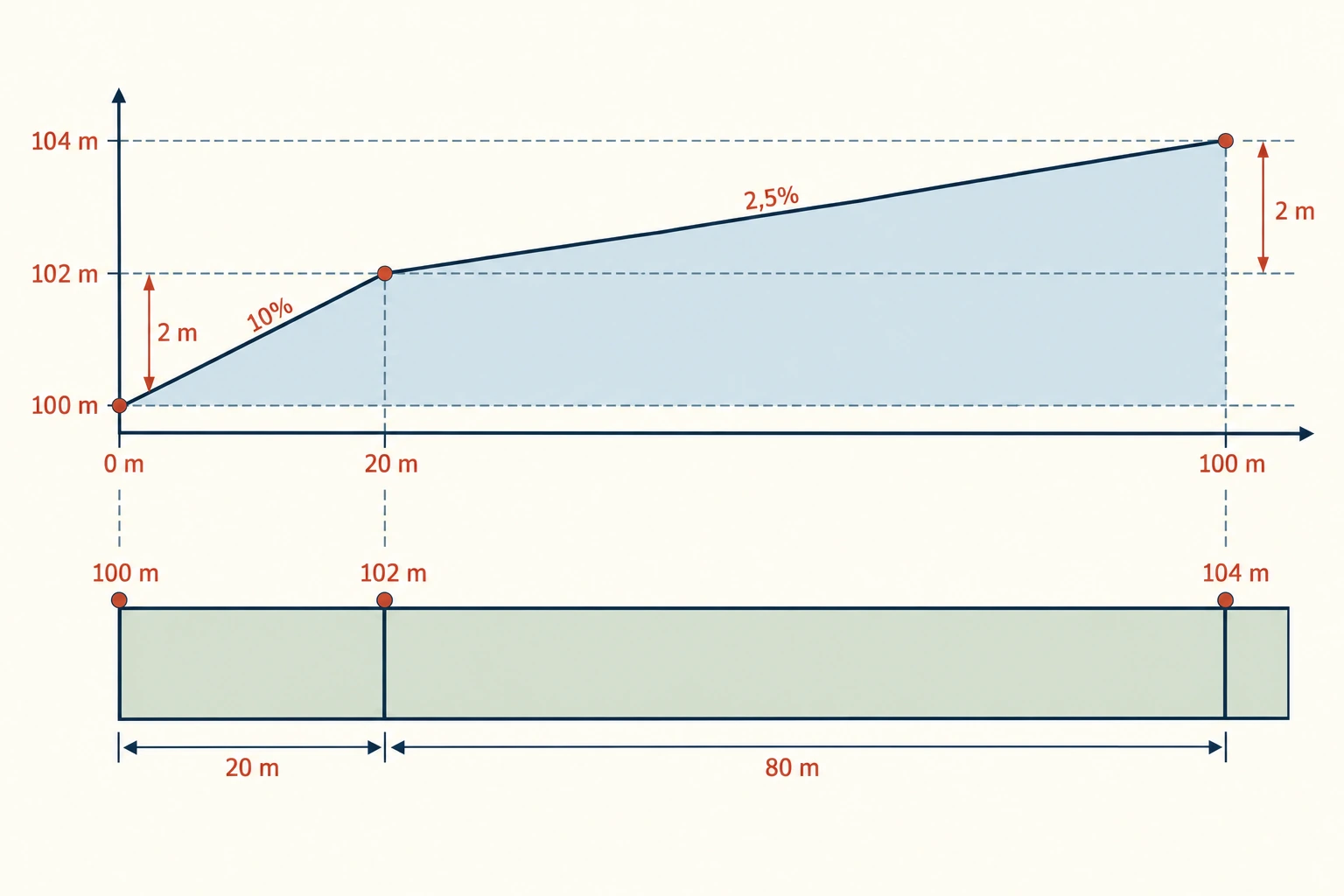

Ejemplo construido. Dos curvas separadas verticalmente por 2 metros se encuentran a 20 metros de distancia horizontal sobre una dirección que las cruza. La pendiente media en esa dirección es 10 por ciento. Si la separación horizontal es 80 metros, resulta 2,5 por ciento. No se infiere que cada punto entre las curvas tenga exactamente esa pendiente: el cálculo resume el desnivel del intervalo.

El relieve ayuda a interpretar drenaje superficial. En una superficie idealizada, el descenso más pronunciado cruza las curvas de nivel perpendicularmente. En el territorio, canales, barreras, suelo y obras modifican las rutas y acumulaciones del agua. Un mapa de cotas no determina por sí solo cuánto agua habrá ni su capacidad de infiltración. Reconocer una depresión tampoco demuestra que siempre esté inundada.

Un modelo digital de elevación representa alturas mediante puntos, celdas o una superficie calculada. Hay que distinguir modelos que describen el terreno de modelos que incluyen copas, edificios u otros objetos. Una celda puede resumir una parte del terreno sin representar una zanja estrecha. Calcular rutas de drenaje sobre esa superficie produce una interpretación del modelo que requiere contrastes de campo.

La cobertura del suelo describe lo que ocupa su superficie, como vegetación, agua o material construido. El uso del suelo describe actividades y funciones, como cultivo, vivienda o conservación. Nate Herold distingue ambos conceptos en la explicación de NOAA sobre datos de cobertura. Una misma cobertura puede corresponder a usos diferentes; una imagen visible no demuestra propiedad, permiso ni régimen de manejo.

En el ejemplo del depósito, una mancha de vegetación puede ocultar una depresión o corresponder a una zona mantenida húmeda por riego. Una ruta visible podría ser de acceso restringido o dejar de ser transitable en otra estación. El reconocimiento combina forma del terreno, cobertura, uso e información de quienes lo conocen. Cada afirmación conserva su fuente: observación, mapa, documento o relato, con los límites correspondientes.

138.4. Mapas de campo, teledetección y verificación terrestre#

Un mapa de campo vincula observaciones con lugares y relaciones espaciales. Puede ser un croquis para orientar una campaña o un levantamiento con coordenadas medidas. El croquis conserva secuencias y referencias útiles aunque no permita medir distancias con precisión. Debe indicar ese alcance; una línea dibujada sin escala no se convierte en una distancia por parecer recta.

El documento necesita leyenda, orientación, fecha y fuentes; las medidas requieren escala y sistema de referencia. También distingue datos medidos de límites aproximados o interpretados. Una zona «posiblemente húmeda» debe mantener su carácter provisional al pasar del cuaderno a una capa digital. El cambio de formato no añade una comprobación que nadie realizó.

La teledetección obtiene información mediante sensores que observan a distancia, desde satélites, aeronaves u otras plataformas. La imagen registra señales bajo condiciones de adquisición; identificar cobertura o relieve requiere procesamiento e interpretación. Una fotografía aérea y un mapa de clases no son el mismo producto, aunque ambos puedan mostrar la misma zona.

El píxel es una unidad de una imagen raster, una retícula de valores. Su tamaño terrestre delimita el muestreo espacial, pero no equivale automáticamente al menor objeto identificable ni a la exactitud posicional. Ejemplo construido. Un píxel cuadrado de 10 metros de lado abarca 100 metros cuadrados. Una franja de 2 metros que lo atraviesa puede contribuir a la señal sin aparecer como una franja delimitada de ancho correcto.

La señal puede mezclar superficies, y su interpretación depende de contraste, sensor, procesamiento y entorno. La fecha también importa: vegetación, nivel de agua y sombras pueden cambiar la apariencia. Comparar dos imágenes sin examinar esas condiciones puede atribuir a una transformación del terreno una diferencia de adquisición. Aumentar la imagen en pantalla no separa retrospectivamente las contribuciones dentro de cada píxel.

La verificación terrestre contrasta interpretaciones con observaciones de campo adecuadas a la pregunta. Necesita localizar puntos, describir lo observado y relacionar fechas. Un recorrido actual no prueba sin más la cobertura que existía años antes. También debe distinguir datos utilizados para construir una clasificación de datos utilizados para evaluarla: comprobar sólo donde el método se entrenó puede dar una impresión excesiva de desempeño.

La evaluación necesita examinar errores entre categorías, no sólo un porcentaje global. El resumen del estudio de Wickham y colaboradores sobre NLCD 2019 describe muestreo de referencia y criterios de acuerdo entre mapa y referencia. Su utilidad aquí es mostrar que una clase cartográfica requiere una evaluación definida; no trasladar la exactitud de un producto estadounidense a otro mapa.

Ejemplo construido. Si 90 de 100 puntos son suelo seco y un clasificador etiqueta todo como seco, acierta 90 por ciento en ese conjunto, pero no detecta ninguno de los diez puntos húmedos. Para elegir un depósito, ese error puede ser decisivo. El porcentaje depende de composición y muestreo de la referencia; no mide la utilidad de todas las categorías por igual.

La referencia de campo también tiene límites: una ubicación incierta, una categoría ambigua o un cambio entre fechas pueden producir desacuerdo sin que toda la causa sea el mapa. La investigación registra esos problemas y decide qué comparación es válida. «Verdad de terreno» es una expresión habitual, pero no convierte un registro terrestre en una observación infalible.

138.5. Error posicional y decisiones de emplazamiento#

Un emplazamiento debe evaluarse con precisión suficiente para su propósito. Reconocer la cuenca puede requerir menos detalle que fijar la cota de una conducción. El error posicional incluye equivocaciones de referencia, incertidumbre de observación, transformaciones y calidad de las fuentes. La tolerancia debe vincularse con aquello que una decisión necesita distinguir.

Las coordenadas mostradas con muchos decimales no garantizan una posición exacta. Un sistema puede calcular números detallados a partir de observaciones inciertas. La documentación de OPUS del National Geodetic Survey explica que incluso una solución geodésica procesada depende de condiciones y puede contener errores de operación que su diagnóstico automático no detecta. Sus prestaciones específicas no equivalen a las de cualquier receptor portátil.

Hay que comprobar controles de referencia, configuración, ubicación del punto observado y relación entre instrumento y terreno. La antena puede estar sobre una marca a una altura que debe registrarse; confundirla con el punto del suelo afecta especialmente a la altura. Señales reflejadas, obstrucciones y condiciones atmosféricas también pueden influir. Repetir una observación permite examinar consistencia, siempre reconociendo errores compartidos.

Ejemplo construido. Una propuesta sitúa el depósito 3 metros fuera de una franja cartografiada como zona de exclusión. Si la posición de su borde y la del depósito tienen incertidumbres relevantes comparables con esa separación, el mapa no permite certificar que se cumple el criterio. Se necesita definir el borde con la referencia y precisión exigidas y comprobar el emplazamiento. No se suman automáticamente números de incertidumbre sin conocer qué representan y cómo se relacionan.

La incertidumbre vertical puede afectar un diseño aunque la ubicación horizontal sea adecuada. Un depósito situado aparentemente más alto que su destino puede no ofrecer el desnivel previsto si se mezclaron referencias de altura. Y un desnivel correctamente medido no determina por sí solo el funcionamiento de una conducción: harán falta pérdidas de carga, caudal y diseño técnico. El reconocimiento proporciona condiciones necesarias para esas decisiones posteriores.

La cartografía tampoco describe por sí misma capacidad portante, profundidad de materiales o estabilidad del subsuelo. Un lugar plano puede tener condiciones subterráneas inadecuadas; una ladera puede requerir investigación adicional aunque sus pendientes estén bien medidas. La prospección del capítulo siguiente complementa el reconocimiento superficial sin sustituir sus registros ni referencias.

En el depósito construido, una decisión defendible reúne capas compatibles, medidas de campo y verificaciones dirigidas a las dudas que importan. El mapa permite localizar y comparar; la conclusión conserva aquello que todavía no se sabe. Su precisión se evalúa en relación con el problema territorial y el uso que tendrá el resultado.

Preguntas de transferencia#

¿Por qué cambiar la etiqueta del sistema de coordenadas no corrige un desplazamiento entre capas?#

¿Una impresión ampliada al doble conserva la escala numérica original?#

¿Una altura de navegación por satélite puede compararse directamente con una cota topográfica?#

¿Un mapa con 90 por ciento de aciertos permite ignorar la verificación de zonas húmedas?#

Fuentes y lecturas del capítulo#

Consultadas el 29 de septiembre de 2026. Sitios, magnitudes, mapas y cálculos de ejemplo son construidos; las fuentes se utilizan para principios y límites metodológicos.

• US Geological Survey. Guidance on Use and Documentation of Horizontal and Vertical Datums in USGS Publication Series Information Products, marzo de 2019. Consultada para referencias, épocas y documentación de conversiones. Las recomendaciones institucionales de esa fecha no se presentan como elección universal ni como actualización normativa de 2026.
• PROJ. Mercator, documentación técnica web. Utilizada para distinguir conservación local de ángulos y deformación de áreas.
• PROJ. Cartographic projection, documentación técnica web. Consultada para parámetros, unidades y orientación de ejes en coordenadas proyectadas.
• US Geological Survey. Finding Your Way With Map and Compass, recurso educativo. Utilizado para escala como razón y convenciones de dirección.
• FAO. «Measuring distances», manual de trabajo de campo, capítulo 3 de la versión web consultada. Utilizado para distinguir distancias horizontales y medidas sobre terreno inclinado.
• FAO. «Horizontal lines, slopes, contour lines and differences in elevation», mismo manual, capítulo 6. Consultado para el principio de nivelación y la relación entre lecturas y desniveles. Los valores e instrucciones particulares del manual no se adoptan como tolerancias universales.
• National Geodetic Survey, NOAA. The Geoid Height Service, documentación técnica. Ejemplo de conversión entre alturas vinculada a referencias y modelos específicos.
• US Geological Survey. What is a topographic map?. Utilizada para la definición de curvas de nivel y su relación con una superficie de referencia.
• NOAA National Ocean Service. «Land Cover Data», Diving Deeper Shorts, episodio 9, 10 de febrero de 2011; transcripción de la explicación de Nate Herold. Consultada para distinguir cobertura y uso e identificar el paso de imagen a clasificación.
• James Wickham, Stephen V. Stehman, Daniel G. Sorenson, Leila Gass y Jon Dewitz. Thematic accuracy assessment of the NLCD 2019 land cover for the conterminous United States, GIScience & Remote Sensing, 2023. Se consultaron resumen y metadatos en USGS para el diseño de referencia y criterios de acuerdo, sin atribuir lectura del texto completo. DOI: 10.1080/15481603.2023.2181143.
• National Geodetic Survey, NOAA. OPUS: About, documentación técnica web. Utilizada para condiciones de observación, altura de antena y límites de los indicadores de calidad; no para prometer una precisión general de navegación por satélite.
