Fluidos en ingeniería: conducir, sostener y transferir
Cómo seguir presión, movimiento, calor y pérdidas sin convertir un modelo en una receta
En este capítulo
Un edificio puede tener una bomba capaz de generar la presión indicada en su placa y, aun así, no entregar agua al punto más alto. Una válvula parcialmente cerrada, una tubería estrecha, un filtro obstruido, una fuga o una curva mal elegida pueden consumir la diferencia disponible. En otro sistema, un ventilador mueve aire, pero el caudal real cae cuando se instala una rejilla; un intercambiador enfría una corriente y calienta otra, pero pierde capacidad cuando se ensucia. El fluido no sigue la intención del esquema: responde a geometría, energía, propiedades y condiciones.
Los fluidos —líquidos y gases— se deforman de manera continua cuando actúa un esfuerzo cortante. Pueden conducir masa, cantidad de movimiento y calor; sostener cuerpos mediante presión distribuida; y transportar energía o especies disueltas. En ingeniería se les guía por tuberías, canales, válvulas, ventiladores, bombas, intercambiadores y superficies. Cada elemento altera presión, velocidad, temperatura, dirección y pérdidas.
Seguir un fluido exige reconstruir una misma historia en configuraciones distintas: qué presión y energía recibe, por dónde circula, qué fuerzas ejerce, cómo transporta calor y hasta dónde conserva validez el modelo empleado. Esa mirada permite entender tanto una bomba dentro de una red como el aire alrededor de un cuerpo o el refrigerante dentro de un intercambiador. El capítulo 394 explicó motores y máquinas; aquí una bomba o un ventilador se estudia por su interacción con el fluido. El capítulo 396 tratará medición, comparación y corrección automática; aquí se describen variables y límites sin desarrollar la teoría de control.
395.1. Presión, caudal y pérdidas#
Presión no es flujo#
La presión es fuerza normal distribuida sobre un área. Puede actuar en todas direcciones dentro de un fluido en reposo y variar con altura, densidad y gravedad. El caudal volumétrico es volumen que atraviesa una sección por unidad de tiempo; el caudal másico es masa que la atraviesa por unidad de tiempo. En un fluido de densidad aproximadamente constante, el caudal volumétrico se relaciona con área y velocidad media mediante
Una diferencia de presión puede impulsar un fluido, pero una presión alta en un punto no garantiza un caudal alto. Una válvula cerrada puede tener gran diferencia de presión y caudal casi nulo; una tubería grande puede conducir mucho caudal con una diferencia pequeña; una fuga puede producir caudal sin que el operador lo vea. La relación depende de geometría, viscosidad, rugosidad, densidad, temperatura, estado de la válvula y régimen de flujo.
La presión absoluta se mide respecto del vacío ideal; la presión manométrica se expresa respecto de la atmósfera local. Confundirlas puede afectar cavitación, ebullición, calibración y seguridad. Un sensor instalado en una zona de pulsos o después de una restricción puede leer una condición distinta de la que interesa. La ubicación, el tiempo de respuesta, la temperatura y la columna de fluido forman parte del mensurando.
El curso de dinámica de fluidos de MIT organiza el análisis alrededor de presión, conservación de masa y cantidad de movimiento, flujo viscoso y flujo en tuberías, además de capas límite y fuerzas sobre cuerpos (MIT OpenCourseWare, Fluid Dynamics). La utilidad de ese marco es que obliga a seguir lo que entra y sale de un volumen de control, en lugar de atribuir el comportamiento a una presión aislada.
Energía y pérdidas#
En un tramo ideal, la energía mecánica por unidad de masa puede representarse mediante presión, velocidad y altura. Una bomba añade energía; una turbina extrae; la fricción, las turbulencias y los cambios de dirección disipan parte de ella. La ecuación de Bernoulli es una forma particular de ese balance bajo supuestos: flujo estacionario, propiedades adecuadas, trayectoria definida y pérdidas o aportes tratados explícitamente. No es una ley que permita ignorar viscosidad, bombas, válvulas, compresibilidad o cambios de régimen.
Las pérdidas distribuidas aparecen a lo largo de una tubería por cizalla y fricción; las pérdidas localizadas se concentran en entradas, salidas, codos, tees, válvulas, filtros, expansiones y contracciones. Una red larga puede perder energía en muchos tramos pequeños; una válvula o un filtro puede dominar el balance en una zona. La pérdida depende de velocidad, densidad, viscosidad, rugosidad, diámetro, longitud y geometría, por lo que no se puede comparar una caída de presión sin declarar el estado del flujo.
El caudal puede ser pulsante o transitorio. Abrir una válvula, detener una bomba o cerrar rápidamente una línea puede generar ondas de presión y golpe de ariete. Una tubería que soporta la presión estacionaria puede no soportar el transitorio. Válvulas de alivio, cámaras de aire, acumuladores, control de velocidad y secuencias de operación son decisiones de diseño y seguridad, no trucos para corregir una red mal calculada. La presión almacenada también vuelve peligrosa una intervención de mantenimiento.
Viscosidad y régimen#
La viscosidad expresa la resistencia del fluido a deformarse por cizalla. En muchos líquidos disminuye al aumentar la temperatura; en gases su comportamiento puede ser distinto. Fluidos no newtonianos pueden cambiar viscosidad aparente con velocidad de deformación, tiempo o historia: una suspensión, una pasta o un polímero fundido no obedecen automáticamente la misma relación que el agua o el aire. La propiedad debe medirse en el rango de temperatura y cizalla del uso.
El número de Reynolds compara, de forma adimensional, efectos inerciales y viscosos. Ayuda a clasificar semejanza entre flujos, pero una frontera entre laminar y turbulento depende de geometría, perturbaciones, rugosidad y condiciones de entrada. En flujo laminar, la viscosidad organiza un perfil relativamente ordenado; en turbulencia aparecen fluctuaciones y mezcla intensa, pero también pérdidas y estructuras que requieren modelos. Una etiqueta de «turbulento» no determina por sí sola el caudal ni la caída de presión.
El perfil de velocidad importa. En una tubería, la velocidad puede ser baja cerca de la pared y mayor en el centro; después de un codo o una válvula puede quedar asimétrica. Un caudalímetro necesita tramo, orientación y acondicionamiento adecuados o una calibración que contemple el perfil. Medir presión y caudal en posiciones distintas puede dar la impresión de que el balance no cierra cuando, en realidad, se están comparando estados diferentes.
La primera tarea en un problema de fluidos es, por tanto, delimitar el volumen, identificar fluido y propiedades, declarar si el flujo es estacionario o transitorio y contabilizar energía, masa y pérdidas. Solo después tiene sentido elegir tubería, válvula, bomba o modelo.
395.2. Bombas, tuberías y redes#
Una bomba trabaja contra una red#
Una bomba añade energía al fluido mediante un impulsor, desplazamiento positivo u otro mecanismo. Su curva relaciona, bajo condiciones específicas, caudal, altura o diferencia de presión, potencia, rendimiento y a veces velocidad. La red tiene otra relación: pérdidas y altura estática crecen o cambian con el caudal, válvulas, accesorios y destino. El punto de operación aparece donde la capacidad de la bomba y la resistencia del sistema son compatibles. No es necesariamente el punto de máximo rendimiento ni el caudal que alguien escribió en un catálogo.
La selección debe considerar fluido, temperatura, viscosidad, sólidos, gas disuelto, altura, presión de succión, transitorios, materiales, sellado, ruido, mantenimiento y ciclo de trabajo. Cambiar el diámetro de una tubería, cerrar una válvula, ensuciar un filtro o conectar una rama modifica la red y desplaza el punto de operación. El Departamento de Energía de Estados Unidos agrupa herramientas de evaluación de sistemas de bombeo y recomienda relacionar selección, control, dimensionado y mantenimiento con los requisitos reales del sistema (DOE, Pump Systems).
Una bomba sobredimensionada puede trabajar lejos de su zona favorable, recircular más de lo necesario, vibrar o exigir estrangulamiento para reducir caudal. Una bomba pequeña puede no alcanzar la altura, cavitar o trabajar continuamente cerca de su límite. Instalar una de mayor potencia no corrige automáticamente una entrada deficiente, una tubería estrecha o una demanda mal definida. El análisis debe separar presión disponible, caudal requerido, altura geométrica, pérdidas y margen frente a cambios.
Succión, cavitación y seguridad#
En la succión, la presión local puede caer hasta permitir formación de vapor. Si las burbujas colapsan en zonas de mayor presión, producen ruido, vibración, pérdida de capacidad y daño superficial: es la cavitación. No se evita solo reduciendo el ruido. Influyen temperatura, presión absoluta, altura, pérdidas de entrada, geometría, velocidad, fluido y estado del impulsor. Una bomba puede cavitar en verano, con un tanque más vacío o con un filtro obstruido aunque antes funcionara bien.
La verificación debe comparar condiciones reales con las exigidas por el fabricante y la red, sin improvisar modificaciones. Aumentar diámetro de succión, reducir pérdidas, cambiar nivel, controlar temperatura o revisar el fluido pueden ser soluciones distintas; cada una tiene límites y consecuencias. Una intervención sobre una línea presurizada requiere aislamiento, drenaje, control de energía y personal competente. Este capítulo explica mecanismos, no sustituye un procedimiento de operación segura.
Las bombas de desplazamiento positivo añaden caudal de manera diferente a las centrífugas. Pueden mantener presión con caudal pequeño y generar sobrepresión si una descarga queda cerrada; necesitan alivio y protección apropiados. Una centrífuga, en cambio, modifica su caudal según la relación entre curva y sistema. Confundir familias lleva a aplicar controles y protecciones equivocados. Las válvulas, los tanques y los instrumentos forman parte del conjunto, no son accesorios intercambiables.
Tuberías y redes con ramas#
El diámetro afecta velocidad, pérdida, coste, volumen retenido, tiempo de respuesta y posibilidad de limpieza. Aumentarlo puede reducir fricción y energía de bombeo, pero elevar material, espacio, tiempo de residencia y coste de vaciado. Reducirlo puede ahorrar instalación y aumentar pérdidas, ruido, erosión o sensibilidad a obstrucción. El diámetro adecuado depende del ciclo completo, no de una regla única por tipo de fluido.
En una red con ramas, el caudal se reparte según resistencias y presiones, no según la intención dibujada. Dos consumidores que abren simultáneamente pueden dejar sin presión a un tercero. Una válvula de control puede alterar toda la red; una fuga puede parecer una demanda; una rama sin uso puede acumular fluido o contaminación. Los modelos deben representar estados de válvulas, cambios de demanda, bombas en paralelo, tanques, alturas y límites de presión.
Las conexiones son puntos de fallo. Juntas, bridas, roscas, soldaduras, mangueras y compensadores responden a temperatura, vibración, compatibilidad química, presión, ciclos y montaje. Una tubería puede resistir presión y fallar por soporte insuficiente, expansión térmica, golpe de ariete o corrosión localizada. El capítulo 392 aporta el vínculo entre material y ambiente; el capítulo 389 trata mantenimiento y reparación. Aquí importa que el fluido y la red distribuyen esas exigencias por todo el sistema.
El agua, el aire, el aceite, un gas inflamable y una suspensión no son la misma carga hidráulica ni el mismo riesgo. Densidad, viscosidad, compresibilidad, inflamabilidad, toxicidad y presencia de sólidos cambian selección, medición, contención y respuesta a fugas. Un modelo que trata todos los fluidos como «líquido» o «gas» ideal puede servir para una primera intuición y ser inseguro para decidir materiales o límites.
395.3. Sustentación, resistencia y aerodinámica#
Fuerzas distribuidas sobre un cuerpo#
Cuando un cuerpo se mueve respecto de un fluido, o el fluido pasa alrededor de él, la presión y el esfuerzo cortante varían sobre su superficie. La resultante puede descomponerse, respecto de la dirección del flujo, en sustentación perpendicular y resistencia paralela y opuesta. Son componentes de una fuerza distribuida, no fuerzas mágicas que existan sin fluido o sin movimiento. NASA resume esta definición y recalca que la presión actúa sobre toda la superficie (NASA Glenn, fuerzas aerodinámicas).
La sustentación no pertenece solo a un ala. Un rotor, una hélice, una vela, un ventilador, una pala de turbina o una pelota giratoria pueden desviar el flujo y recibir una fuerza. Su magnitud y dirección dependen de forma, tamaño, orientación, velocidad relativa, densidad, viscosidad, compresibilidad, rugosidad y condiciones de borde. Un perfil que funciona en una corriente suave puede separarse en turbulencia, cerca del suelo o con suciedad.
La resistencia incluye fricción superficial, diferencias de presión, vórtices, ondas y pérdidas asociadas al flujo. Aumenta de manera no universal con velocidad porque cambian régimen, separación y compresibilidad. La ecuación de resistencia,
Capa límite y separación#
La capa límite es la región próxima a una superficie donde la viscosidad modifica fuertemente la velocidad. Puede ser laminar o turbulenta y puede separarse cuando el fluido ya no puede seguir el contorno frente a un gradiente de presión adverso. La separación crea estela, vórtices, pérdida de sustentación o aumento de resistencia. Cambiar el acabado superficial, la inclinación, la curvatura o la velocidad puede cambiar el modo de flujo.
La explicación «el aire recorre más distancia por arriba y debe llegar al mismo tiempo» no es una ley física general. La presión y la velocidad resultan de conservar masa, cantidad de movimiento y energía con las condiciones de contorno. Bernoulli puede ayudar en regiones y supuestos apropiados, pero no sustituye el análisis de viscosidad, circulación, separación y estela. La comprensión mejora cuando se relacionan presión, desviación del flujo y fuerzas, no cuando se memoriza una sola causa.
El ángulo de ataque es una condición geométrica relativa al flujo. Aumentarlo puede elevar sustentación en un rango y después provocar separación y pérdida. El punto de pérdida depende de perfil, superficie, Reynolds, Mach, turbulencia, rugosidad y configuración. No es un ángulo universal que pueda transferirse entre alas, ventiladores o vehículos. En un dispositivo real, el flujo puede ser tridimensional, no estacionario y afectado por paredes o componentes cercanos.
Diseño, medición y seguridad#
La aerodinámica aparece en vehículos, edificios, ventilación, turbinas, drones y equipos de proceso. La fuerza lateral de viento, la resistencia de un vehículo, la ventilación de una sala y el empuje de un ventilador dependen de escalas y condiciones distintas. Un túnel de viento, una simulación o una prueba de campo produce evidencia dentro de su dominio. La similitud geométrica no garantiza similitud de Reynolds, rugosidad, turbulencia o compresibilidad.
Las superficies móviles requieren guardas, distancias y límites de operación. Una pala puede liberar fragmentos si entra en resonancia o se daña; una turbina puede acumular hielo o partículas; un ventilador puede invertir el flujo y sobrecalentar un motor; una puerta puede recibir una fuerza aerodinámica imprevista. Las fuerzas de fluido deben integrarse con estructura, control y mantenimiento. La aerodinámica no es una licencia para retirar resguardos o probar un rotor fuera de su configuración aprobada.
395.4. Transferencia de calor y refrigeración#
Tres caminos del calor#
El calor se transfiere por conducción, convección y radiación. La conducción atraviesa un material por gradiente de temperatura; la convección combina conducción cerca de una superficie con movimiento del fluido; la radiación intercambia energía electromagnética y no necesita contacto material. En un sistema real actúan juntas: una pared conduce, un fluido convecta y las superficies irradian al ambiente.
La tasa de transferencia depende de conductividad, área, diferencia de temperatura, geometría, velocidad, propiedades del fluido, estado superficial y régimen. Un metal conductor puede distribuir calor y causar quemaduras a distancia; un aislante reduce flujo y puede crear puntos calientes internos. Aumentar área con aletas facilita intercambio, pero añade suciedad, pérdida de presión y dificultad de limpieza. El diseño debe especificar qué temperatura se limita y dónde se mide.
En un intercambiador, dos corrientes transfieren calor a través de una pared o contacto directo. Importan caudal, capacidad calorífica, temperaturas de entrada y salida, área, ensuciamiento, diferencia de temperatura local, presión y compatibilidad. Un cálculo basado en condiciones limpias puede sobreestimar capacidad con el tiempo. El ensuciamiento puede actuar como resistencia térmica y aumentar caída de presión; limpiarlo puede recuperar transferencia y liberar contaminantes.
La convección natural depende de flotabilidad; la forzada usa ventiladores, bombas o movimiento relativo. Aumentar velocidad suele mejorar intercambio hasta que el coste de bombeo, ruido, vibración o erosión compensa la ganancia. Un ventilador que mueve más aire no garantiza menor temperatura si el aire recircula, el radiador está sucio o el punto caliente no está conectado térmicamente al intercambiador. La ruta del calor debe dibujarse completa.
Refrigerar es mover calor#
Un sistema de refrigeración no «crea frío»: extrae calor de una zona y lo entrega a otra usando trabajo y, en muchos sistemas de compresión de vapor, cambios de fase del refrigerante. Evaporador, compresor, condensador, dispositivo de expansión, intercambiadores, ventiladores, controles y aislamiento forman un circuito. El rendimiento puede expresarse mediante un coeficiente de desempeño, pero ese número depende de temperaturas de evaporación y condensación, carga, desescarchado, ventilación, auxiliares y condición del equipo.
Una cámara fría puede estar a la temperatura prevista en el sensor y contener productos más calientes, zonas de estratificación o aperturas frecuentes. El calor entra por paredes, puertas, infiltración, producto, iluminación, motores y personas. El aislamiento reduce carga, pero no elimina puentes térmicos ni necesidad de control. La refrigeración de alimentos, medicamentos o materiales sensibles añade requisitos de uniformidad, registro, alarmas, calibración y respuesta a fallos; no basta con leer un termómetro una vez.
Los refrigerantes y aceites tienen propiedades, compatibilidades y riesgos propios. Inflamabilidad, toxicidad, presión, asfixia, impacto ambiental y manejo durante recuperación deben entrar en la selección. Cambiar refrigerante o compresor sin revisar juntas, aceite, control, presiones y normativa puede dañar el sistema y exponer al personal. El trabajo sobre circuitos presurizados requiere técnicos competentes, herramientas adecuadas y procedimientos locales; aquí no se ofrecen cargas, presiones ni recetas de servicio.
Un sistema de refrigeración puede perder capacidad por falta de flujo de aire, intercambiador sucio, carga incorrecta, hielo, fuga, compresor degradado, válvula defectuosa o sensor desplazado. La causa no se identifica mirando solo la temperatura de salida. Medir presiones, temperaturas, caudales y consumo requiere instrumentos y formación; una intervención incorrecta puede empeorar la condición o liberar refrigerante. La seguridad y el ambiente limitan qué prueba se puede hacer y quién puede hacerla.
Temperatura, fase y uso#
La transferencia de calor puede cambiar fase: evaporación, condensación, fusión o solidificación transportan energía latente. La temperatura puede permanecer casi constante mientras avanza el cambio de fase, por lo que una sola lectura no indica cuánta energía se ha transferido. La distribución espacial, la nucleación, la presión y la composición modifican el proceso. En calderas, condensadores, congeladores y bombas de calor, el diseño debe controlar superficie, presión, separación de fases y retorno del fluido.
El calor también mueve materia. Evaporación, condensación, secado y convección pueden concentrar solutos, arrastrar gotas o cambiar humedad. La interacción entre calor y masa importa en torres, secadores, intercambiadores y sistemas de ventilación. El capítulo 386 abordó conservación de alimentos; aquí se ofrece el mecanismo de transferencia, no una receta de conservación ni un proceso sanitario validado.
395.5. Escala, turbulencia y límites de los modelos#
Escalar no es ampliar un dibujo#
Un ensayo en un tubo pequeño, una maqueta aerodinámica o una simulación puede ayudar a anticipar comportamiento, pero al cambiar escala cambian áreas, volúmenes, tiempos, pérdidas, gravedad, viscosidad y transferencia de calor. Mantener una dimensión geométrica no mantiene automáticamente el régimen de flujo ni el número de Reynolds. Mantener caudal puede cambiar velocidad; mantener velocidad puede cambiar tiempo de residencia; mantener potencia puede cambiar densidad de energía.
La semejanza geométrica reproduce proporciones; la semejanza cinemática relaciona movimientos; la semejanza dinámica busca conservar relaciones entre fuerzas relevantes. En un modelo de ala puede importar Reynolds y Mach; en una red de agua, pérdidas y gravedad; en un intercambiador, Reynolds, Prandtl y relación de capacidades térmicas. No se pueden conservar todos los números adimensionales si la escala, el fluido y la gravedad son diferentes. El modelo debe declarar cuál fenómeno prioriza y qué deja fuera.
Turbulencia y modelos#
La turbulencia contiene fluctuaciones en muchas escalas. Mezcla y transporta calor con eficacia en algunos contextos, pero aumenta pérdidas, ruido y cargas fluctuantes. Resolver todas sus escalas suele ser costoso; por eso se usan modelos que promedian, cierran ecuaciones o representan estructuras relevantes. Un modelo de turbulencia no es una fotografía del flujo, sino una aproximación que depende de malla, condiciones de borde, propiedades y validación.
La simulación computacional puede localizar tendencias y comparar alternativas, pero un mapa de colores no es evidencia automática. Si la entrada de caudal, rugosidad o condición de salida es incierta, la salida comparte esa incertidumbre. Un modelo que ajusta un caso puede fallar con otra geometría o régimen. La validación compara predicciones con mediciones independientes y declara el dominio donde el acuerdo es suficiente para la decisión.
En flujo compresible, la densidad cambia de manera relevante con presión, temperatura o velocidad; en líquidos puede ser una aproximación razonable tratarla como casi constante y en gases no siempre. En un flujo multifásico, cada fase puede tener velocidad, presión y distribución distintas. En fluidos no newtonianos, la viscosidad depende de cizalla e historia. Usar el modelo más simple es útil si se explicitan sus supuestos y se prueba que el error no cambia la decisión.
Medir antes de confiar#
La medición de fluidos requiere calibrar presión, temperatura, caudal, velocidad, nivel y composición. Un sensor puede perturbar la corriente; un tubo de presión puede llenarse de burbujas; un caudalímetro puede requerir un perfil desarrollado; una cámara térmica puede ver superficie y no núcleo. La incertidumbre debe compararse con la diferencia que se quiere detectar. Si el cambio de diseño es menor que la incertidumbre, el resultado no permite afirmar una mejora.
Los datos deben corresponder a un estado: arranque, régimen, parada, carga parcial, ambiente, fluido y configuración de válvulas. Promediar una señal pulsante puede ocultar picos; medir solo el régimen puede perder un golpe de ariete; registrar temperatura ambiente y no la del fluido puede desordenar un balance. Una prueba de aceptación debe definir qué parte de la historia del flujo representa y qué riesgos quedan sin examinar.
La escala tiene límites de seguridad. Un modelo reducido no justifica probar una instalación grande sin barreras; una simulación no autoriza superar presión, temperatura, velocidad o concentración; una correlación experimental no reemplaza una revisión de materiales, soportes, resguardos y procedimientos. El diseño debe incluir un margen razonado y un plan para detectar que el sistema salió del dominio modelado.
Los fluidos llevan masa, cantidad de movimiento y calor, pero lo hacen dentro de una red de resistencias, fuentes, geometrías y condiciones. Presión no es caudal; una bomba trabaja contra una red; las pérdidas dependen de propiedades y régimen; sustentación y resistencia nacen de fuerzas distribuidas; refrigerar significa mover calor y controlar un circuito; escalar exige decidir qué semejanza importa y qué incertidumbre permanece.
La ingeniería de fluidos es una práctica de balances y límites. Un modelo ideal puede iluminar el mecanismo y ser insuficiente para la seguridad. Un catálogo puede orientar la selección y no sustituir la curva real. Una simulación puede comparar alternativas y no garantizar el comportamiento fuera de su dominio. La decisión defendible declara fluido, escala, transitorios, sensores, material, mantenimiento, consecuencias y autoridad para operar. En la frontera con el capítulo 396, esas variables podrán entrar en lazo de control; aquí queda establecido qué se mide y qué puede fallar.

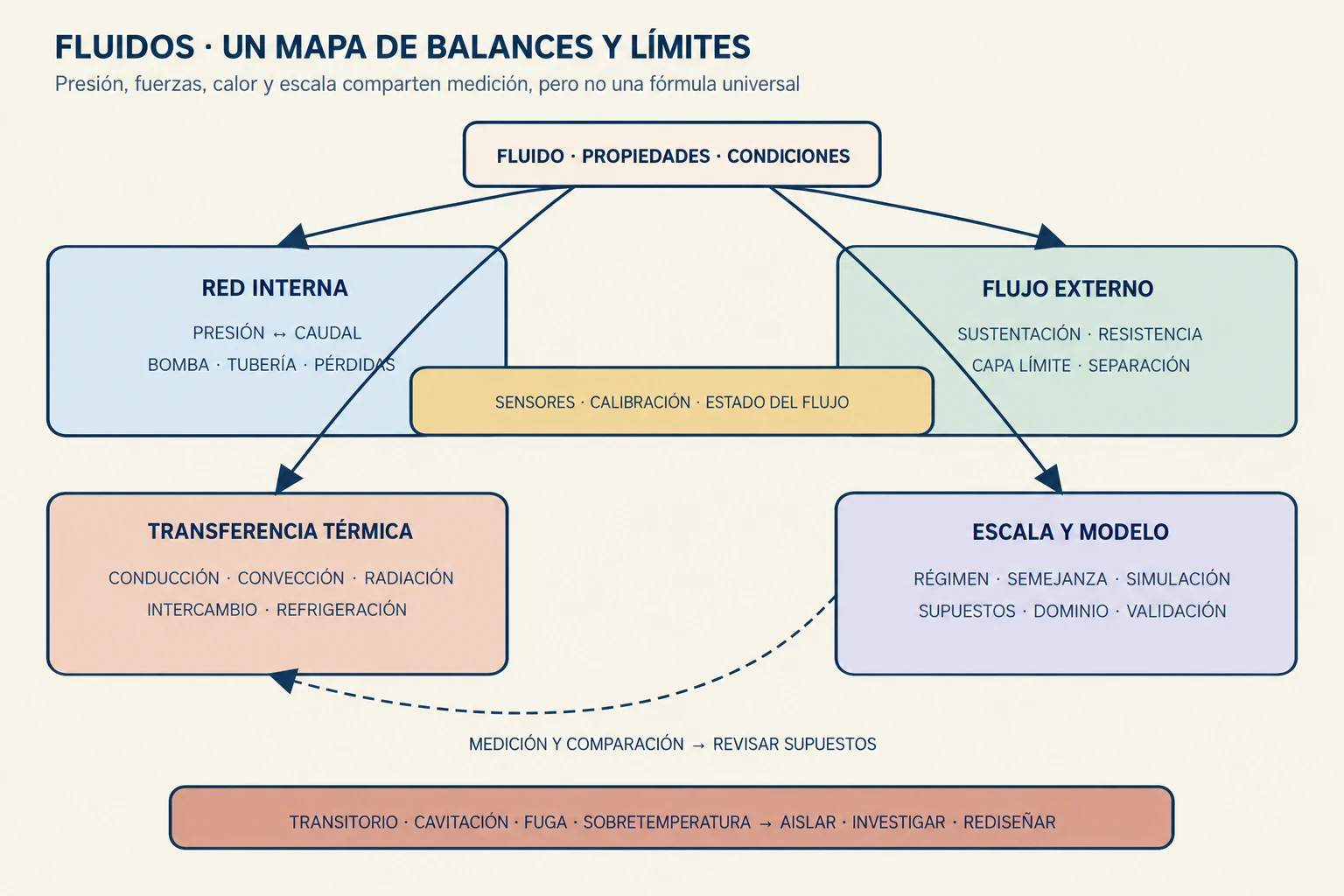

Clave de lectura. Los cuatro dominios comparten balances, propiedades, mediciones y pérdidas, pero no una única fórmula. La validación devuelve información a los supuestos y las condiciones de fallo abren una decisión de seguridad, no una promesa de funcionamiento.
Preguntas de transferencia#
La bomba tiene potencia, pero no caudal#
Ejemplo construido. Una bomba nueva tiene la potencia indicada, pero la salida entrega menos caudal del esperado cuando se conecta a una red larga. ¿Qué debe investigarse antes de cambiar el motor?
Mostrar respuesta razonada
Hay que reconstruir altura estática, pérdidas distribuidas y localizadas, diámetro, válvulas, filtro, fluido, temperatura, condición de succión, curva de la bomba y estado de la red. Un motor más potente puede desplazar el problema hacia sobrepresión, cavitación, vibración o daño. La hipótesis se contrasta con presión y caudal medidos en puntos adecuados, no con la potencia de placa.
El ventilador no enfría#
Ejemplo construido. Un ventilador gira a la velocidad prevista, pero un armario sigue sobrecalentándose después de instalar un filtro. ¿Qué explicaciones son plausibles?
Mostrar respuesta razonada
El filtro puede aumentar la pérdida de presión y desplazar el punto de operación; también puede estar obstruido, el aire puede recircular, el sensor puede estar lejos del punto caliente o la superficie de intercambio puede estar sucia. Hay que medir caudal, presión, temperatura y configuración real, y revisar si el ventilador es adecuado para la resistencia añadida. Aumentar velocidad sin comprobar ruido, potencia y seguridad puede crear otro fallo.
Más ángulo, menos sustentación#
Ejemplo construido. Una pala produce más sustentación al aumentar su inclinación hasta que la fuerza cae y la resistencia crece bruscamente. ¿Por qué no basta con seguir aumentando el ángulo?
Mostrar respuesta razonada
La capa límite puede separarse y el flujo volverse no estacionario. El comportamiento depende de perfil, rugosidad, velocidad, densidad, viscosidad, Reynolds, turbulencia y geometría tridimensional. El ángulo de pérdida no es universal. La decisión debe apoyarse en pruebas o modelos validados para esa pala y condiciones, con límites de vibración y carga.
La cámara está fría, el producto no#
Ejemplo construido. Un sensor de una cámara indica la temperatura prevista, pero el producto situado en el centro de una carga se enfría lentamente. ¿Qué se está midiendo mal o incompletamente?
Mostrar respuesta razonada
El sensor puede representar el aire y no el producto; además importan carga, circulación, infiltración, aislamiento, aperturas, capacidad del evaporador y distribución espacial. Hay que mapear temperaturas y tiempos bajo una carga representativa, revisar ubicación y calibración y definir el criterio de uniformidad. Una sola lectura estable no demuestra que el sistema haya transferido el calor necesario.
