Máquinas y motores: transformar energía en movimiento

Un transportador se detiene cuando una caja se atasca. El motor sigue recibiendo electricidad, el reductor conserva aceite y el tablero no registra una alarma. Al desmontar, aparece una cadena estirada y un rodamiento caliente. Cambiar el motor por otro más potente podría ocultar el atasco durante un tiempo, pero también elevaría la carga sobre el eje, la transmisión y el resguardo. La máquina no falló en un único punto: la energía llegó hasta una carga que el conjunto ya no podía conducir con seguridad.

Una máquina transforma, transmite o controla energía para producir un movimiento, una fuerza o un trabajo útil. Un motor es un convertidor: puede transformar energía eléctrica, química, térmica, hidráulica o neumática en movimiento mecánico, y algunas máquinas eléctricas pueden realizar la conversión inversa cuando operan como generadores. Entre fuente y carga aparecen mecanismos, ejes, engranajes, correas, cadenas, acoplamientos, rodamientos y controles. Cada elemento transmite o transforma ciertas magnitudes, impone límites y disipa parte de la energía; la conservación se comprueba en el balance del sistema completo.

El capítulo 393 trató cargas, esfuerzos, deformaciones, estabilidad y fatiga de estructuras. Aquí interesa cómo una máquina produce y entrega movimiento; las tensiones que ese movimiento genera en ejes, soportes o carcasas se conectan con aquel capítulo, pero no se sustituye su análisis estructural. El capítulo 395 estudiará fluidos, tuberías, bombas y redes; aquí una bomba o un ventilador aparece como carga impulsada, no como desarrollo completo de dinámica de fluidos. La pregunta dominante es cómo seguir la cadena de energía sin confundir potencia nominal con trabajo útil, rendimiento con seguridad, ni mantenimiento rutinario con permiso para intervenir sobre una máquina energizada.

394.1. Mecanismos, transmisión y ventaja mecánica#

Un mecanismo organiza movimiento y fuerza mediante geometría. Una palanca intercambia desplazamiento por fuerza según sus brazos; una leva convierte un giro en un perfil de desplazamiento; un tornillo transforma rotación en avance; un engranaje relaciona velocidad angular, par y dirección; una biela-manivela convierte movimiento alternativo en rotación. En cada caso, la ventaja mecánica describe una relación ideal entre lo que entra y lo que sale, no una ganancia gratuita de energía. Si aumenta la fuerza disponible, normalmente disminuye la distancia o velocidad recorrida por la carga.

En rotación, la potencia mecánica puede expresarse como $P=\tau \omega$, donde $\tau$ es el par y $\omega$ la velocidad angular. El producto ayuda a leer una transmisión: reducir la velocidad puede aumentar el par disponible, pero la potencia útil no puede superar la potencia de entrada y, en una máquina real, disminuye por pérdidas. En movimiento lineal, $P=Fv$ relaciona fuerza y velocidad. Estas expresiones son modelos de balance, no una autorización para usar cualquier par a cualquier velocidad: ejes, engranajes, cojinetes, fijaciones y cargas transitorias tienen límites.

Una relación de transmisión $i$ compara velocidades o desplazamientos según la convención elegida. Si una etapa reduce la velocidad, su salida puede entregar más par ideal; si varias etapas se combinan, sus relaciones se multiplican, pero también se acumulan juego, fricción, flexión, ruido y pérdidas. Un reductor no «crea» potencia. Convierte velocidad en par y paga parte de esa conversión con calor y desgaste. La elección de una relación depende de la curva de la carga, los arranques, el frenado, el ciclo de trabajo, el espacio y la necesidad de invertir o regular el movimiento.

La transmisión puede ser rígida o flexible. Engranajes ofrecen una relación geométrica precisa cuando el contacto y la lubricación son adecuados, pero transmiten fuerzas radiales y axiales y pueden dañarse por desalineación, sobrecarga o contaminación. Correas toleran cierta distancia y amortiguan vibraciones, pero dependen de tensión, deslizamiento, temperatura y estado del material. Las cadenas trabajan con un engrane positivo y pueden soportar ciertas cargas, pero requieren alineación, tensión y protección frente a atrapamiento. Un acoplamiento compensa desalineaciones dentro de su capacidad; no convierte una base deformada en una alineación correcta.

Los apoyos completan la cadena. Un rodamiento reduce fricción relativa y guía un eje; un cojinete deslizante usa una superficie y una película o material de apoyo; un sello limita la entrada o salida de fluidos. El apoyo recibe fuerzas que provienen de la transmisión, no solo del peso del eje. Una polea mal alineada puede cargar un rodamiento; un engranaje con empuje helicoidal puede exigir un apoyo axial; una correa demasiado tensada puede reducir vida aun cuando no patine. El diseño debe seguir las fuerzas desde la carga hasta la carcasa y la estructura.

El juego, la holgura y la elasticidad no son sinónimos. Un juego permite desplazamiento relativo antes de que otra superficie tome contacto; una holgura puede ser necesaria para lubricar o acomodar expansión; la elasticidad almacena energía y cambia la respuesta dinámica. Reducir todo juego puede aumentar atascos y cargas de impacto. Aumentarlo puede producir golpes, error de posición o pérdida de sincronía. El criterio debe venir de la función y de los transitorios, no de una preferencia abstracta por «cero movimiento».

Las cargas reales cambian. El par de arranque puede ser mayor que el par en régimen; una masa acelerada exige energía cinética; una parada rápida puede devolver energía al motor o al control; un atasco puede multiplicar el par hasta que actúe un limitador. Los picos repetidos producen fatiga y aflojamiento aunque la potencia media parezca baja. Por eso la ficha de una transmisión debe incluir ciclo de trabajo, número de arranques, inversión, velocidad, ambiente y carga máxima, no solo una potencia nominal.

El análisis debe distinguir modelo ideal, condición de diseño y condición observada. Un cálculo que supone carga constante no cubre un atasco; una relación nominal no prueba la velocidad efectiva si hay deslizamiento; un par medido en vacío no describe el par durante aceleración. Las decisiones deben declarar qué supuestos se usan y qué prueba los pone a prueba. Así se evita que una fórmula sencilla se convierta en una certeza que el mecanismo no puede sostener.

La siguiente capa es el convertidor que suministra el movimiento. Motores térmicos y eléctricos comparten la necesidad de balancear energía, pero sus fuentes, límites y modos de fallo son distintos.

394.2. Motores térmicos y eléctricos#

Un motor térmico obtiene trabajo de una diferencia de energía asociada a combustión o expansión de un fluido caliente. En un motor alternativo, pistón, cilindro, válvulas, cigüeñal y volante organizan ciclos de admisión, compresión, expansión y escape. En una turbina, un flujo acelera y cambia su energía a través de álabes y etapas. La descripción ideal ayuda a relacionar presión, temperatura, volumen y trabajo; el motor real añade transferencia de calor, fricción, pérdidas de bombeo, combustión incompleta, emisiones, vibración y límites de materiales.

Un motor térmico no convierte todo el calor en trabajo. Parte de la energía sale con gases, refrigerante, aceite, radiación y fricción. La carga, la velocidad, la relación aire-combustible, el encendido o inyección, la temperatura y el estado del sistema cambian el rendimiento. Un mapa de operación puede mostrar zonas más favorables, pero no es universal: un motor instalado en un vehículo, un generador y una bomba operan con ciclos y restricciones diferentes. Comparar solo la potencia máxima puede ocultar el consumo y las condiciones en que se obtiene.

Los gases de escape son a la vez productos del ciclo y una fuente de riesgos. Temperatura, presión, composición, ruido y energía residual afectan a personas, materiales y ambiente. Un conducto, un silenciador o un sistema de tratamiento no se evalúan solo por su presencia; deben ser compatibles con el caudal, la contrapresión, la temperatura y las condiciones de mantenimiento. Las instrucciones del fabricante y la regulación local gobiernan combustible, ventilación, emisiones y trabajo en espacios confinados. Este capítulo no ofrece instrucciones para modificar combustión ni puentear protecciones.

El motor eléctrico transforma energía electromagnética en par mediante campos y corrientes. En un motor de inducción, el campo giratorio del estator induce corrientes en el rotor; en motores síncronos, el rotor sigue el campo a una velocidad vinculada a la frecuencia; en motores de corriente continua o con electrónica de potencia, la conmutación y el control pueden adoptar otras arquitecturas. La etiqueta «eléctrico» no identifica por sí sola la respuesta: tensión, frecuencia, número de fases, conexión, velocidad, aislamiento, refrigeración y control determinan la aplicación.

La velocidad de un motor eléctrico puede controlarse variando frecuencia, tensión, corriente o conmutación, según la arquitectura. Un variador permite adaptar velocidad y par a la carga, pero introduce armónicos, calentamiento, corrientes en rodamientos, compatibilidad electromagnética y requisitos de parametrización. El conjunto motor-variador-cable-carga debe verificarse como sistema. Cambiar el motor sin revisar la electrónica, la ventilación o el frenado puede producir una condición peor que la original.

La placa de características ofrece límites y condiciones de referencia, no una descripción completa de la instalación. Potencia, corriente, factor de potencia, clase de aislamiento, servicio, eficiencia, grado de protección y método de refrigeración condicionan la selección. IEC 60034-1:2026 trata la clasificación, el rendimiento y las condiciones generales de máquinas eléctricas rotativas. La eficiencia declarada en una condición normalizada no garantiza la misma eficiencia cuando el motor está sobredimensionado, desalineado, mal ventilado o alimentado por un control inadecuado.

Motores térmicos y eléctricos pueden accionar la misma carga, pero no son intercambiables sin estudiar el sistema. Difieren en respuesta al arranque, ruido, emisiones, masa, fuente de energía, control, mantenimiento, ambiente y seguridad. La comparación debe usar un ciclo de servicio y una función definidos. Decir que una alternativa es «más eficiente» sin especificar dónde se mide, qué accesorios consume y qué infraestructura requiere es una inferencia incompleta.

En ambos tipos, el control no reemplaza una barrera física. Un sensor de sobretemperatura, un relé de sobrecorriente o un controlador de velocidad pueden reducir riesgo, pero un fallo de sensor, software o cableado debe considerarse. Guardas, limitadores de par, frenos, válvulas, aislamiento y paradas de emergencia cumplen funciones distintas. La responsabilidad de seguridad se reparte entre quien diseña, integra, instala, opera y mantiene; ninguna placa de motor transfiere esa responsabilidad a otra persona.

De la fuente al eje, toda conversión deja una diferencia entre energía de entrada y trabajo útil. Leer esa diferencia permite localizar calor, ruido y desgaste sin atribuir el rendimiento a un único componente.

394.3. Pérdidas, rendimiento y disipación#

El rendimiento de una etapa es $\eta =E_{\mathrm{ú}\mathrm{til}}/E_{\mathrm{entrada}}$ o, en régimen estacionario, $\eta =P_{\mathrm{ú}\mathrm{til}}/P_{\mathrm{absorbida}}$. En una cadena de varias etapas, los rendimientos se multiplican cuando sus fronteras son compatibles y la salida de una etapa alimenta la siguiente. Un motor con buen rendimiento unido a una transmisión ineficiente puede entregar menos trabajo útil que un conjunto de potencia nominal menor pero mejor adaptado. La cuenta debe incluir auxiliares, ventiladores, bombas de aceite, electrónica, pérdidas en espera y energía de frenado cuando sean relevantes.

Las pérdidas mecánicas provienen de fricción, deslizamiento, deformación, vibración, holgura, batimiento y resistencia del aire. En engranajes hay pérdidas de contacto y agitación del lubricante; en correas, deslizamiento y flexión; en rodamientos, contacto y sellos; en un eje, deformación y desequilibrio. El calor generado depende de carga, velocidad, acabado, alineación, temperatura y lubricante. Una pérdida pequeña en potencia puede convertirse en una temperatura importante si queda confinada en un volumen pequeño.

Las pérdidas eléctricas incluyen resistencia en conductores, corrientes inducidas, histéresis, pérdidas en el hierro, electrónica y ventilación. Las pérdidas térmicas del motor aumentan la temperatura de devanados, aislamiento, rodamientos y conexiones. La temperatura de un punto no siempre representa la temperatura crítica: un sensor en carcasa puede responder tarde a un punto caliente interno. La medición debe ubicar el mensurando, el estado de carga y el tiempo de estabilización.

El balance térmico conecta generación y evacuación de calor. Un equipo puede operar brevemente por encima de su régimen térmico y después alcanzar un límite; otro puede parecer estable en vacío y sobrecalentarse al cubrir una carga. Refrigeración por aire, agua, aceite o un intercambiador cambia la capacidad y también introduce fallos adicionales: obstrucción, fuga, cavitación, ventilador detenido, corrosión o pérdida de caudal. Aumentar el ventilador puede enfriar una carcasa y elevar polvo, ruido o riesgo de contacto sin resolver el origen.

Un motor sobredimensionado no siempre ahorra energía. Puede operar lejos de su punto favorable, aumentar costes de adquisición y dejar una transmisión que nunca recibe el régimen para el que fue elegida. Un motor subdimensionado puede calentarse, disparar protecciones o trabajar cerca del límite de par. La adaptación requiere medir carga y ciclo, considerar arranque y transitorios, y comparar el sistema completo. El Departamento de Energía de Estados Unidos reúne guías de selección y gestión que relacionan carga, horas de operación, eficiencia, reparación, coste energético y condiciones de aplicación, en lugar de tratar la etiqueta del motor como evidencia suficiente.

La vibración es una señal, no un diagnóstico automático. Desequilibrio, desalineación, holgura, resonancia, engrane irregular, cavitación o daño de rodamiento pueden producir patrones distintos, pero una misma amplitud no tiene el mismo significado en máquinas diferentes. ISO 20816-1 establece orientaciones generales para medir y evaluar vibración mecánica, y sus partes particulares delimitan máquinas y condiciones. La posición, dirección, soporte, velocidad y estado de carga forman parte de la medición; un umbral tomado de otra máquina puede inducir una decisión equivocada.

La disipación también tiene impactos externos. El calor rechazado, el ruido, los gases de escape, los lubricantes usados y el consumo de agua pertenecen al balance del sistema, aunque no aparezcan como potencia útil. Una mejora que reduce consumo eléctrico y aumenta la necesidad de refrigeración puede trasladar el impacto. La evaluación debe declarar el límite del balance y evitar afirmar una mejora neta si solo se midió una etapa.

La pérdida no es siempre indeseable. Un embrague debe disipar energía durante un deslizamiento controlado; un freno convierte energía cinética en calor; un amortiguador reduce oscilación. El diseño debe ubicar esa energía, establecer su capacidad y prever el ciclo de recuperación o enfriamiento. El mismo calentamiento que sería una anomalía en un rodamiento puede ser parte de la función en un freno, aunque ambos necesiten límites y vigilancia.

La eficiencia ayuda a localizar oportunidades, pero no explica por sí sola la salud de la máquina. Para conservarla, hay que controlar contacto, limpieza, alineación, lubricación, temperatura y cambios de carga. Eso lleva al mantenimiento, que debe reducir fallos sin convertirse en intervención insegura o en una lista de tareas sin criterio.

394.4. Lubricación, desgaste y mantenimiento#

La lubricación separa superficies, reduce fricción y desgaste, evacua calor, protege frente a corrosión y puede sellar o transportar contaminantes. Un lubricante no es solo «aceite» o «grasa»: viscosidad, aditivos, temperatura, presión, velocidad, compatibilidad de materiales, limpieza y método de aplicación importan. Una viscosidad demasiado alta puede aumentar pérdidas y temperatura; una demasiado baja puede romper la película; mezclar productos incompatibles puede cambiar consistencia o protección.

La película lubricante depende de velocidad relativa, carga, viscosidad y geometría. En un rodamiento, engranaje o cojinete, el régimen puede cambiar durante arranque, parada, inversión y sobrecarga. La recomendación de un fabricante debe interpretarse junto con temperatura, ambiente, sellos, intervalos y cantidad; no se debe sustituir una especificación por una marca equivalente sin comprobar compatibilidad. La clasificación general de lubricantes de ISO 6743-99 ayuda a organizar familias, pero no elige automáticamente el producto para una máquina concreta.

Lubricar más no es necesariamente lubricar mejor. El exceso de grasa puede elevar temperatura y batido; la falta de lubricante aumenta contacto y desgaste; la contaminación abrasiva puede convertir un fluido abundante en una fuente de daño. El punto de aplicación, la limpieza, el almacenamiento, la filtración y la frecuencia importan tanto como el volumen. La tarea debe indicar qué producto, cuánto, dónde, en qué estado y con qué evidencia se comprueba.

El desgaste puede ser adhesivo, abrasivo, por fatiga de contacto, erosivo, corrosivo o resultado de fretting y vibración. Una marca visible no identifica por sí sola el mecanismo. Un rodamiento puede fallar por fatiga superficial, contaminación, ajuste, carga, corriente eléctrica, desalineación o lubricación; un engranaje puede picarse, rayarse, deformarse o romperse. ISO 281:2007 proporciona métodos de cálculo de capacidad dinámica y vida nominal de rodamientos, pero declara límites: la vida calculada no cubre automáticamente desgaste, corrosión o erosión eléctrica. El cálculo es una base de selección, no una predicción completa de la vida instalada.

En engranajes, la capacidad depende de geometría, carga, velocidad, material, calidad, lubricación y modos de daño. ISO 6336-1:2019 presenta principios y factores generales para calcular la capacidad de carga de engranajes cilíndricos rectos o helicoidales; sus resultados deben usarse con las partes y condiciones aplicables. Una caja reductora que cumple una carga estática puede fallar por fatiga, desgaste, sobretemperatura, sellado o transitorios. No se debe extrapolar una capacidad de catálogo fuera del ciclo y ambiente para el que fue calculada.

El mantenimiento preventivo usa intervalos o condiciones para reducir la probabilidad de fallo; el predictivo observa señales —vibración, temperatura, partículas, corriente, ruido, fugas o rendimiento— para decidir cuándo investigar. El correctivo restaura la función después de un fallo o una degradación. Ninguna estrategia es universal. Un intervalo fijo puede ser excesivo para una carga ligera e insuficiente para un régimen severo; una señal puede no detectar un fallo súbito; reparar demasiado pronto puede introducir errores de montaje.

Un programa defendible vincula tarea, modo de fallo, evidencia, límite y respuesta. Inspeccionar vibración no sirve si nadie define qué cambio requiere confirmación. Cambiar aceite no sirve si no se evita la contaminación durante el cambio. Revisar apriete no sirve si el par de montaje no corresponde al conjunto. El registro debe incluir identificación de la máquina, configuración, fecha, condición, instrumento, hallazgo, decisión y responsable. Una lectura aislada no equivale a una tendencia.

La alineación, el equilibrado y el apriete son tareas de sistema. Corregir una polea sin revisar la base puede trasladar la fuerza; equilibrar un rotor sin resolver una holgura puede enmascarar el problema; apretar una unión sin revisar expansión térmica puede introducir carga. Las reparaciones deben verificar función tras el montaje, no solo apariencia. Si una causa permanece incierta, la respuesta debe ser contención y prueba adicional, no una certeza retrospectiva.

La seguridad precede al mantenimiento. Una máquina puede almacenar energía eléctrica, gravitatoria, neumática, hidráulica, térmica, química, cinética o en resortes y volantes. OSHA 29 CFR 1910.147 exige procedimientos de control de energía peligrosa para tareas de servicio y mantenimiento en su ámbito, incluyendo aislamiento, liberación de energía almacenada y verificación. La normativa local y el análisis del equipo determinan el procedimiento aplicable; este capítulo no sustituye capacitación, permisos ni instrucciones específicas.

Energizar temporalmente para probar o posicionar no es un atajo trivial. Se despeja el área, se retiran herramientas y personas expuestas, se realiza la prueba con autorización y se vuelve a desenergizar y aislar antes de continuar el servicio, según el procedimiento aplicable. Las guardas y dispositivos de seguridad se reinstalan antes de liberar. La responsabilidad no recae solo en quien gira una llave: diseño, operación, supervisión, mantenimiento y contratistas deben coordinar la condición de energía y la configuración de la máquina.

El mantenimiento produce conocimiento sobre el sistema. Una tendencia de temperatura puede revelar un cambio de carga; una muestra de lubricante puede orientar una investigación; una fuga repetida puede señalar un problema de diseño o alineación. Pero una señal no debe convertirse en diagnóstico sin comprobar hipótesis. El capítulo 388 trató inspección y ensayos; aquí se usa esa evidencia para decidir intervención sin repetir su desarrollo metodológico.

Una máquina bien mantenida no es una máquina sin desgaste. Es una máquina cuyos modos de degradación, límites, señales y respuestas se conocen suficientemente para operar y reparar con un riesgo aceptable.

394.5. Vehículos y máquinas como sistemas integrados#

Un vehículo, una máquina de producción o un equipo móvil combina fuente de energía, motor, transmisión, estructura, carga útil, control, interfaz humana, ambiente y mantenimiento. El comportamiento emerge de sus acoplamientos. Acelerar una masa cambia la demanda del motor; frenar devuelve o disipa energía; un neumático modifica la carga del tren motriz; un controlador limita par y velocidad; una carcasa transmite ruido y vibración. Analizar un componente en banco puede ser necesario, pero no basta para afirmar que el sistema integrado funciona.

La arquitectura empieza por la misión y el ciclo de trabajo. ¿Debe transportar, elevar, cortar, comprimir, mezclar, propulsar o posicionar? ¿Durante cuánto tiempo, con qué cargas, pausas, reversas, pendientes, temperaturas y operadores? El ciclo define energía, potencia pico, régimen térmico, frenado y mantenimiento. Un vehículo usado en trayectos cortos enfrenta arranques y enfriamiento distintos de uno que trabaja a velocidad constante; una máquina de producción intermitente puede sufrir más ciclos térmicos que otra con carga continua.

Las interfaces incluyen más que tornillos y ejes. Hay interfaces de energía, combustible, aire, refrigeración, datos, control, seguridad y mantenimiento. Una batería, una red eléctrica, un depósito, un compresor o un variador tienen límites de tensión, corriente, presión, temperatura y comunicación. Un conector físicamente compatible puede tener una secuencia o protocolo distinto. Un software que ordena par debe conocer el estado del freno y del resguardo. La integración debe especificar estados normales, degradados, de arranque, parada y emergencia.

La seguridad se diseña en capas. Una limitación de software puede complementarse con un límite mecánico; una parada de emergencia puede retirar energía, pero no frenar instantáneamente una masa; una guarda puede impedir acceso, pero no resolver un punto de atrapamiento durante ajuste. El análisis debe considerar fallos de sensores, pérdida de comunicación, energía residual, errores previsibles y mantenimiento. La documentación debe indicar qué barrera depende de qué componente y qué prueba verifica su disponibilidad.

El operador no es un sensor de reserva. Un puesto de trabajo debe mostrar estados, alarmas, límites y acciones de forma que una persona pueda distinguir una sobrecarga, una parada normal y una condición peligrosa. Una alarma que aparece después de que el motor se detuvo puede ser correcta desde el controlador y tardía para la seguridad. Los procedimientos deben aclarar qué puede hacer una persona autorizada, cuándo detenerse y a quién escalar una anomalía. La automatización cambia responsabilidades; no las elimina.

La energía almacenada y recuperada debe entrar en el balance del sistema. Volantes, elevadores, vehículos en pendiente, acumuladores hidráulicos, capacitores, resortes y masas en movimiento pueden seguir siendo peligrosos después de cortar la fuente principal. Frenar puede convertir energía en calor o devolverla a una batería o red; cargar una batería o calentar un fluido cambia el estado posterior. El diseño, el control y el mantenimiento deben prever descarga, bloqueo, indicación y verificación.

La interoperabilidad entre módulos exige configuración. Cambiar un motor, un neumático, un reductor, una batería o una versión de control puede modificar par, velocidad, frenado, enfriamiento, masas y vibración. La sustitución debe comprobar interfaces, curvas de carga, protecciones, software, documentación, repuestos y condiciones de garantía. «Más potente» o «más eficiente» no es una especificación de compatibilidad. La decisión corresponde a quien tiene autoridad de ingeniería y seguridad sobre el conjunto.

El rendimiento del sistema se mide en la tarea final. Un motor eficiente que obliga a operar a baja velocidad puede empeorar el consumo por unidad producida; una transmisión con menos pérdidas puede aumentar ruido o requerir un material de mantenimiento más restrictivo; una reducción de masa puede disminuir margen estructural. La comparación debe declarar unidad funcional, fronteras, ciclo, ambiente y vida considerada. Si solo se mide la potencia eléctrica, no se puede concluir el rendimiento de transporte, elevación o producción.

Las pruebas de integración deben progresar. Primero se verifica identidad y montaje; después se prueba sin carga o con energía limitada; luego se examinan control, paradas, protecciones y comportamiento con cargas representativas. Los extremos —temperatura, velocidad, carga, inclinación, nivel de batería o presión— se seleccionan según el riesgo y el diseño, no como una exhibición de estrés. Se registran incertidumbres, desviaciones, configuración y criterios para detener la prueba. Una prueba exitosa no autoriza usos fuera de las condiciones ensayadas.

La responsabilidad se distribuye. El fabricante define límites y advertencias; quien integra verifica interfaces; el propietario mantiene procedimientos, formación y registros; el operador respeta límites y comunica anomalías; el mantenedor controla energía y devuelve la máquina a una condición identificada. Puede haber obligaciones legales adicionales por sector y territorio. Una etiqueta de «uso previsto» no transfiere todos los riesgos al usuario, ni una inspección de recepción libera al integrador de comprobar su montaje.

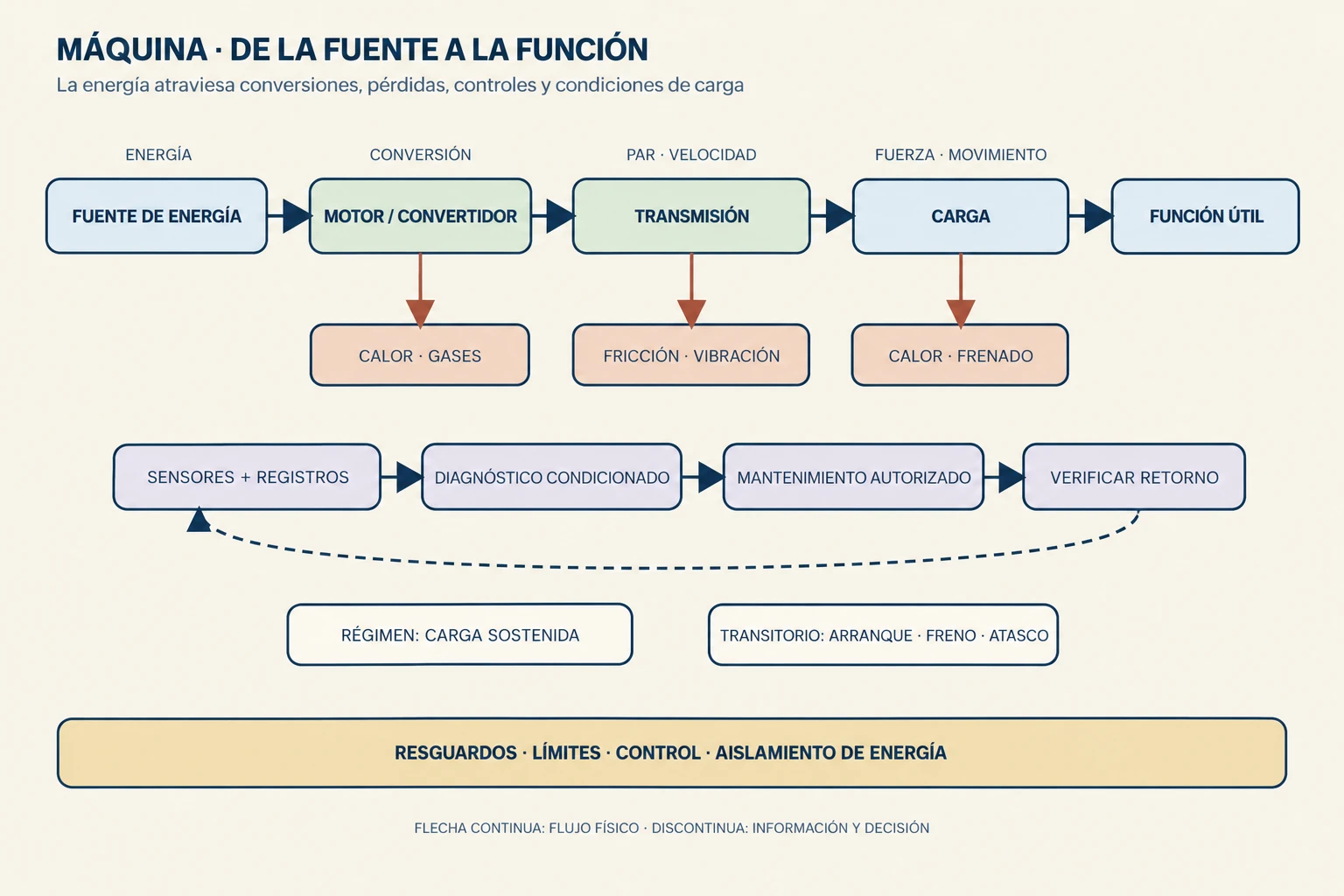

La figura sigue el camino desde una fuente hasta una carga y deja visibles las pérdidas y barreras. Su sentido no es sugerir que toda máquina tenga la misma arquitectura, sino recordar que el movimiento útil depende de conversiones, interfaces, disipación, mantenimiento y condiciones de seguridad que deben analizarse juntas.

Una máquina transforma energía con límites. Comprenderla exige seguir par, velocidad, fuerza, temperatura, desgaste y señales a través de cada etapa, desde el mecanismo hasta el sistema integrado. El motor es importante, pero no es el sistema; el rendimiento es importante, pero no es la seguridad; el mantenimiento es importante, pero no reemplaza un diseño que tolere variación y errores previsibles.

Preguntas de transferencia#

Cambiar por un motor más potente#

Ejemplo construido. Un transportador se atasca con frecuencia y se propone instalar un motor de mayor potencia sin cambiar la transmisión.

La vibración aumentó, pero la producción continúa#

Ejemplo construido. Una máquina mantiene su velocidad y producto, pero la vibración en un soporte crece durante varias semanas.

Eficiencia medida en vacío#

Ejemplo construido. Un motor nuevo consume menos electricidad en vacío que el anterior. Se anuncia una mejora de eficiencia del sistema.

Mantenimiento con energía residual#

Ejemplo construido. Para ajustar una correa, un técnico detiene el motor, abre una guarda y confía en que el volante y el tensor ya no puedan moverse.

Fuentes y lecturas del capítulo#

International Electrotechnical Commission. IEC 60034-1:2026, Rotating electrical machines — Part 1: Rating and performance. Condiciones generales, características de rendimiento y límites para máquinas eléctricas rotativas. (IEC 60034-1).

International Organization for Standardization. ISO 20816-1:2016, Mechanical vibration — Measurement and evaluation of machine vibration — Part 1: General guidelines. Principios para medir y evaluar vibración según máquina, soporte, posición, dirección y condición de operación; la edición está en proceso de revisión. (ISO 20816-1).

International Organization for Standardization. ISO 281:2007, Rolling bearings — Dynamic load ratings and rating life. Métodos para capacidad dinámica y vida nominal de rodamientos, con límites sobre desgaste, corrosión y erosión eléctrica. (ISO 281).

International Organization for Standardization. ISO 6336-1:2019, Calculation of load capacity of spur and helical gears — Part 1: Basic principles, introduction and general influence factors. Principios y factores generales para calcular capacidad de carga de engranajes cilíndricos rectos y helicoidales. (ISO 6336-1).

U.S. Department of Energy. Motor Systems. Guías y publicaciones sobre selección, carga, eficiencia, reparación, mantenimiento y aplicación de motores en sistemas industriales. (DOE Motor Systems).

International Organization for Standardization. ISO 6743-99:2002, Lubricants, industrial oils and related products (class L) — Classification — Part 99: General. Sistema general de clasificación de lubricantes y aceites industriales; no sustituye la selección específica del fabricante y la aplicación. (ISO 6743-99).

Occupational Safety and Health Administration. 29 CFR 1910.147, The control of hazardous energy (lockout/tagout). Requisitos estadounidenses sobre aislamiento, bloqueo, liberación y verificación de energía peligrosa durante servicio y mantenimiento; la normativa local aplicable puede diferir. (OSHA 1910.147).
