Electrónica y semiconductores: controlar señales

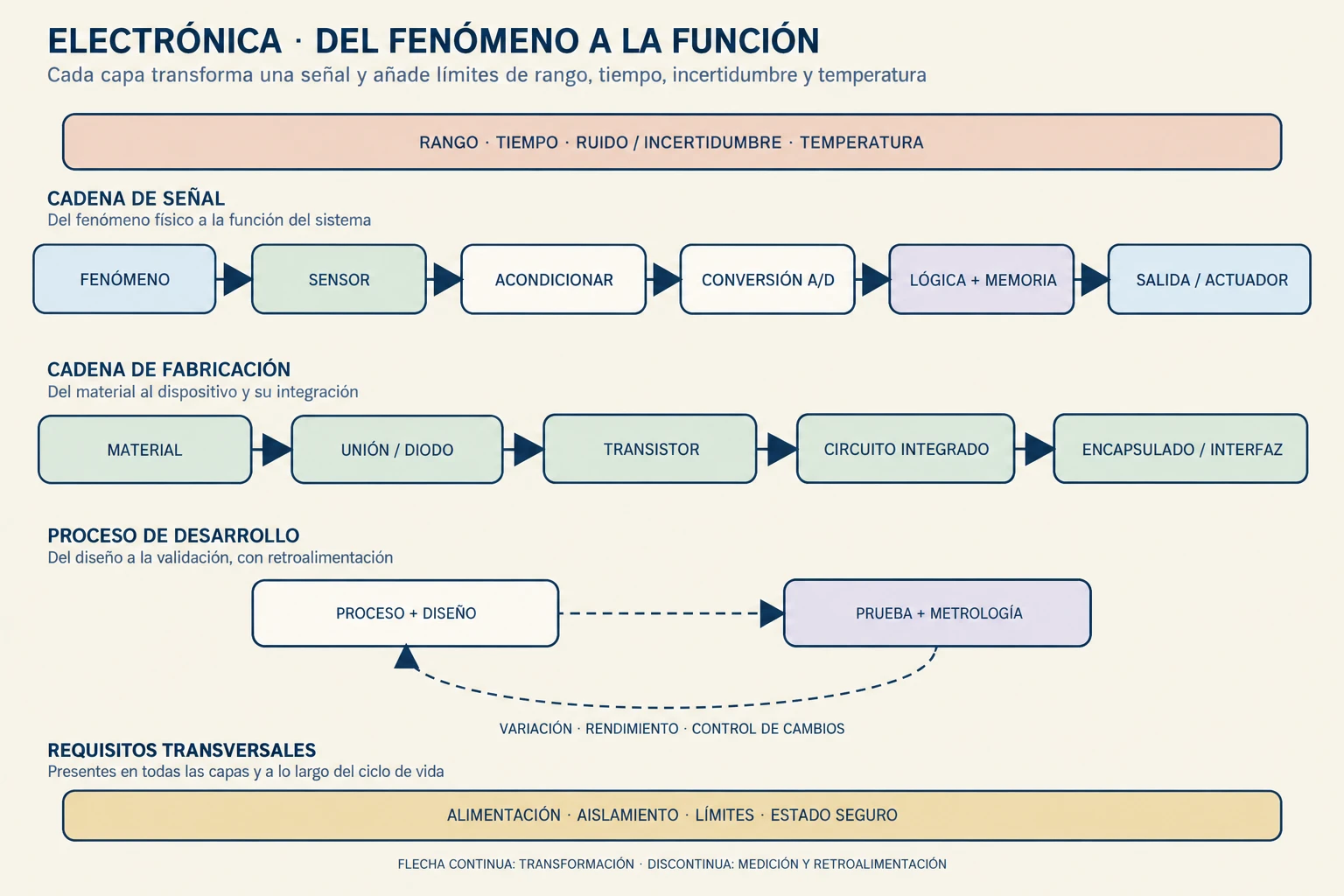

Un sensor de temperatura produce una señal pequeña, el convertidor la transforma en números y un controlador decide si abre una válvula. El sistema puede fallar aunque el sensor siga funcionando: una unión con fuga altera la referencia, el convertidor satura, el ruido cruza un umbral o el calor cambia el comportamiento del circuito. En la misma placa conviven fenómenos físicos, materiales, dispositivos, interconexiones, software y condiciones de fabricación. «Es electrónico» no nombra una sola capa ni garantiza que una lectura sea verdadera.

Un semiconductor es un material cuya conducción eléctrica puede modificarse mediante composición, impurezas, temperatura, luz, campos y estructura. Esa conductividad intermedia y controlable permite fabricar uniones, diodos, transistores, sensores y circuitos integrados. La electrónica usa esos dispositivos para transportar, rectificar, amplificar, conmutar, almacenar o convertir señales. La función final aparece al conectar componentes bajo condiciones de alimentación, carga, tiempo, ambiente y control.

El capítulo 396 estudia el control como relación entre medición, comparación y corrección; aquí se explican los dispositivos y circuitos que hacen posible esa relación, no el diseño completo de un lazo de control. El capítulo 398 tratará el paso de prototipo a producción estable; aquí se introduce la fabricación de semiconductores y sus restricciones físicas, sin convertirla en un plan de planta. El capítulo 392 relaciona estructura de materiales y propiedades de uso; aquí se seleccionan materiales por su papel eléctrico, térmico o de proceso. La pregunta dominante es cómo una señal se vuelve una decisión electrónica sin confundir conducción con información, nivel lógico con verdad ni miniaturización con mejora automática.

397.1. Materiales semiconductores y conducción#

En un conductor, hay portadores disponibles para responder a un campo eléctrico; en un aislante, esa respuesta es mucho menor bajo condiciones ordinarias. Un semiconductor se encuentra entre ambos extremos: su concentración y movilidad de portadores pueden controlarse. La explicación de bandas de energía ofrece una imagen útil: los electrones ocupan estados permitidos del sólido y, cuando falta uno en una banda casi llena, esa ausencia móvil puede describirse como un hueco con carga efectiva positiva. No son bolitas independientes que recorran intactas un alambre: su respuesta depende de la estructura del material, la temperatura, los defectos y los campos.

La conductividad puede expresarse de forma conceptual como la contribución de portadores, su carga y su movilidad. En un material intrínseco, la concentración de electrones y huecos se relaciona con la temperatura y la estructura; en uno dopado, átomos en concentraciones controladas modifican la población de portadores. Un semiconductor tipo n tiene una contribución dominante de electrones; uno tipo p, de huecos. «Dominante» no significa que el otro portador desaparezca, ni que el dopaje sea una pintura uniforme sobre una superficie: concentración, profundidad, activación y gradientes son variables de proceso.

El silicio domina muchas aplicaciones por la combinación de propiedades eléctricas, térmicas, químicas y de fabricación que permite formar óxidos, interfaces y estructuras repetibles. Otros semiconductores —por ejemplo, compuestos de elementos III-V o materiales de banda ancha— ofrecen combinaciones distintas de velocidad, emisión o tolerancia a campos y temperatura. Ningún material es mejor sin contexto. Pureza, defectos, contactos, sustrato, encapsulado, disipación, disponibilidad, coste y compatibilidad con el proceso pueden pesar más que una propiedad aislada.

La temperatura cambia la conducción. Puede aumentar portadores, alterar movilidad, modificar fugas y cambiar los parámetros de una unión. La luz puede generar pares de electrones y huecos; un campo puede atraer o repeler portadores; una deformación puede modificar la respuesta de ciertos dispositivos. Esa sensibilidad permite construir fotodiodos, termistores, sensores de efecto Hall y otros transductores, pero también introduce dependencias ambientales que deben calibrarse o compensarse. La misma propiedad que sirve para medir puede ser una fuente de deriva.

Los defectos no son todos equivalentes. Una impureza controlada puede ser dopaje; una vacancia, dislocación, contaminación o interfaz defectuosa puede atrapar portadores, aumentar recombinación, crear fuga o reducir vida útil. La concentración y ubicación importan. Un material muy puro no es automáticamente un dispositivo mejor si no se forman contactos y regiones con la geometría adecuada; una variación pequeña en una capa puede cambiar umbral, resistencia, capacitancia o tensión de ruptura.

Una unión entre regiones p y n crea una zona de carga espacial y un campo interno. En equilibrio, los portadores se redistribuyen hasta formar una barrera; al aplicar una polarización, la barrera puede facilitar o dificultar la corriente. Esta unión es el principio de muchos diodos y la base de estructuras más complejas. La explicación ideal supone una geometría y temperatura definidas; la pieza real añade recombinación, resistencia serie, superficie, generación térmica y dispersión entre unidades.

La conducción también depende de contactos. Un metal unido a un semiconductor puede formar un contacto aproximadamente óhmico o una barrera rectificante, según materiales, tratamiento y estructura. La resistencia del contacto consume margen de tensión y genera calor; una interfaz inestable puede parecer un defecto del semiconductor. En circuitos pequeños, interconexiones, vías, soldaduras, uniones de alambre y contactos de paquete pueden dominar la resistencia y la fiabilidad.

La respuesta no es una constante universal. Una hoja de datos declara condiciones de prueba y límites: temperatura, corriente, tensión, frecuencia, encapsulado, disipación y tiempo. Fuera de ellas, el comportamiento debe inferirse con cuidado o medirse. La IEC 60747-1:2006+AMD1:2010 establece requisitos generales para dispositivos semiconductores discretos y circuitos integrados cubiertos por sus familias; no convierte una característica nominal en una garantía para cualquier montaje.

La medición de materiales y capas necesita instrumentos y referencias adecuados. NIST señala que la fabricación de dispositivos exige caracterizar dimensiones, composición, estructura, propiedades térmicas y mecánicas a escalas que van de lo nano a lo macro (programa de semiconductores de NIST). La palabra «pequeño» no sustituye una resolución, incertidumbre y trazabilidad concretas. Una medición de espesor puede ser exacta en una zona y no representar la oblea completa; un análisis químico puede tener buena sensibilidad y no revelar el defecto eléctrico que importa.

Las propiedades materiales se vuelven función solo al formar un dispositivo. El siguiente paso es entender cómo una o varias uniones controlan corriente, tensión y carga para realizar una operación reproducible.

397.2. Diodos y transistores a nivel conceptual#

Un diodo ideal conduce en una dirección y bloquea en la otra. Una unión p-n real tiene una corriente que depende de polarización, temperatura y estructura, y admite una corriente inversa limitada antes de ruptura o daño según su diseño. Los diodos rectifican, protegen frente a polaridad, fijan niveles, detectan señales, emiten luz o reciben radiación. El símbolo resume la orientación funcional; no muestra la resistencia serie, capacitancias parásitas, velocidad de recuperación ni calor.

La rectificación no significa que la salida sea una fuente continua perfecta. Un rectificador puede producir una señal pulsante que requiere filtrado, regulación y una carga definida. Durante conmutaciones, la capacitancia y el tiempo de recuperación introducen corrientes y pérdidas. Un diodo de protección puede desviar un transitorio y salvar un circuito, pero debe dimensionarse para la energía y la duración del evento; una pieza con una tensión nominal mayor no necesariamente soporta el pulso completo.

La ruptura inversa puede ser una función diseñada o un fallo destructivo. En un diodo regulador, una región de ruptura controlada puede mantener una tensión aproximada dentro de un rango de corriente y temperatura. En otro dispositivo, superar la tensión inversa puede concentrar calor y producir daño. La misma palabra «ruptura» requiere contexto: mecanismo, límite, disipación, repetición y criterio de aceptación.

Un transistor usa un campo eléctrico o una corriente de control para regular una corriente principal. En un transistor bipolar que opera en su región activa, pequeñas variaciones de corriente de base pueden controlar una corriente de colector; esa relación depende de polarización, temperatura y dispositivo. La IEC 60747-7:2010+AMD1:2019 clasifica y establece requisitos para subcategorías de transistores bipolares. En un transistor de efecto de campo, una tensión modifica un canal o una región de conducción entre terminales. Las familias MOSFET, JFET, IGBT y otras tienen estructuras, velocidades, pérdidas y límites diferentes.

Las tres terminales no implican tres funciones fijas. Un transistor puede usarse como amplificador, interruptor, fuente de corriente, limitador o parte de una realimentación. En modo de conmutación se busca pasar entre estados con pérdidas y tiempos aceptables; en modo analógico se usa una región donde la relación entrada-salida sea útil y estable. La frontera depende del circuito, la carga y la señal, no solo de la etiqueta del componente.

Un transistor real tiene tensión máxima entre terminales, corriente máxima, potencia disipada, temperatura de unión, velocidad de conmutación, fugas, capacitancias y parámetros que varían de una unidad a otra. La potencia no desaparece cuando el dispositivo «está encendido»: una resistencia de conducción produce calor; durante la transición, tensión y corriente pueden coexistir y disipar energía. En un amplificador, la polarización y la estabilidad térmica importan; en un interruptor, la frecuencia y la carga importan. Un cálculo que mira solo la corriente estacionaria puede omitir el peor transitorio.

La ganancia no es infinita ni independiente de la frecuencia. Capacitancias internas y externas, tiempos de tránsito, realimentación y carga limitan ancho de banda y fase. Un transistor puede amplificar una señal pequeña y oscilar si el circuito no controla impedancias y realimentación. La respuesta puede depender del montaje, la temperatura y la alimentación, por lo que la hoja de datos debe leerse con sus condiciones de prueba y tolerancias.

El calor relaciona dispositivo y sistema. La temperatura de unión depende de potencia, resistencia térmica, encapsulado, placa, disipador, ambiente y tiempo. Un dispositivo que cumple su corriente máxima en una condición breve puede sobrecalentarse en régimen. La resistencia térmica es un modelo de camino de calor, no una temperatura garantizada; contactos mal soldados, pasta térmica seca o flujo de aire distinto cambian la realidad. La seguridad eléctrica exige aislamiento, limitación de energía y protección contra contacto, incluso cuando la señal parezca pequeña.

Diodos y transistores pueden conectarse en pares y redes. Un inversor CMOS usa transistores complementarios para que, idealmente, uno conduzca mientras el otro bloquea en estados lógicos, reduciendo corriente estática en ciertas condiciones. La conmutación real tiene corriente dinámica, capacidad de carga y energía de transición. El concepto «cero» y «uno» no describe una tensión exacta: cada familia define rangos de entrada, salida, ruido y corriente.

Los dispositivos no interpretan significado. Un transistor responde a campos y potenciales; el significado de una señal proviene del circuito, la convención y el sistema que la usa. Un mismo voltaje puede ser temperatura, velocidad, audio o una orden según escala y protocolo. La electrónica controla señales al establecer relaciones verificables entre magnitudes, no al atribuir intención a una corriente.

La siguiente sección agrupa estos elementos en circuitos donde la continuidad, el umbral, el tiempo y la carga determinan si una señal es analógica o digital y qué margen tiene frente al ruido.

397.3. Circuitos analógicos y digitales#

Un circuito analógico representa o transforma variables mediante magnitudes continuas dentro de un rango: tensión, corriente, frecuencia, fase o carga. Un amplificador, filtro, oscilador, regulador o convertidor analógico opera con relaciones que pueden ser aproximadamente lineales en una región y no lineales fuera de ella. «Continuo» no significa exacto: ruido, deriva, saturación, tolerancias, ancho de banda y cuantización posterior limitan lo que puede conocerse.

Un circuito digital usa estados discretos definidos por rangos, no por valores ideales únicos. Una puerta lógica interpreta una entrada como baja o alta si cae en regiones especificadas y produce una salida dentro de otras regiones. El margen de ruido es la distancia entre el nivel permitido y el umbral de interpretación; si se agota, un ruido o una variación puede cambiar el estado. La lógica digital reduce sensibilidad a pequeñas variaciones dentro de los rangos, pero no elimina ruido, temporización, alimentación ni errores de interconexión.

La distinción analógico-digital es funcional, no una frontera física absoluta. Un circuito digital tiene transiciones analógicas de tensión y corriente; un sensor analógico puede tener una salida con pasos; un convertidor une ambos dominios. Los niveles dependen de familia lógica, alimentación, carga, temperatura y velocidad. Interconectar familias distintas sin comprobar niveles, corriente, tiempos y protección puede producir fallos intermitentes aunque cada circuito funcione aislado.

Las puertas AND, OR, NOT, NAND y NOR organizan operaciones booleanas; registros, contadores y memorias añaden estado. Un circuito combinacional responde a entradas actuales; uno secuencial depende también de historia y reloj. Esa diferencia introduce requisitos de sincronización, configuración, retención y recuperación. Un pulso demasiado corto, una transición cercana al reloj o una señal que cambia durante lectura puede producir metastabilidad o un estado no determinado. El sistema debe definir qué ocurre cuando una entrada está fuera de rango o llega tarde.

La frecuencia no es solo una cifra de velocidad. Aumentarla reduce tiempo disponible para propagar, cargar y estabilizar señales; las interconexiones adquieren resistencia, capacitancia, inductancia y acoplamiento. Una placa larga, una alimentación ruidosa o un retorno de corriente mal diseñado puede deformar una señal antes de que llegue al receptor. El diagrama lógico puede ser correcto y la implementación física fallar por integridad de señal o potencia.

En analógico, la realimentación puede reducir error y distorsión en una banda, pero añade condiciones de estabilidad. Un amplificador operacional ideal tiene ganancia infinita y entrada sin corriente solo como aproximación; el dispositivo real tiene saturación, offset, corriente de polarización, ruido, ancho de banda, velocidad de respuesta y límites de entrada. Un filtro ideal con corte abrupto no existe: sus componentes y la carga determinan la respuesta. Diseñar con símbolos ideales sin revisar esos límites confunde una función matemática con un circuito construible.

La alimentación es parte del circuito. Reguladores, desacoplos, referencias, tierras y protecciones condicionan cada señal. Una variación en alimentación puede parecer un error de sensor; una ruta de retorno compartida puede acoplar corriente de potencia a una medición pequeña. Separar dominios, filtrar y proteger ayuda, pero cualquier solución tiene coste de área, caída de tensión, ruido térmico o respuesta temporal. El criterio debe corresponder a la señal y a la consecuencia de error.

La lógica también consume energía en transiciones, cortocircuitos momentáneos y fugas. La potencia dinámica aumenta con capacitancia, frecuencia y amplitud de conmutación; la estática depende de tecnología, temperatura y estado. Reducir tensión puede disminuir energía por transición, pero reduce margen de ruido y velocidad disponible, según la familia y el circuito. Una mejora local puede aumentar errores o calor en otra etapa.

La comunicación entre circuitos necesita una convención: niveles, temporización, codificación, impedancia, integridad, detección de error y comportamiento ante pérdida de enlace. «Digital» no equivale a «sin error». Un enlace puede transportar bits con gran precisión y representar una magnitud equivocada si la escala, el orden de bytes o la versión del protocolo no coinciden. El capítulo 391 trata especificaciones e interfaces; aquí importa que el circuito cumpla la convención eléctrica y temporal que el sistema le exige.

Probar un circuito requiere separar función, tolerancia y condición. Un LED encendido puede demostrar corriente, no intensidad correcta ni comunicación válida. Un microcontrolador que arranca puede no cumplir tiempos bajo temperatura. Una salida lógica correcta sin carga puede degradarse al conectarla a la entrada real. La medición debe declarar instrumento, referencia, ancho de banda, carga, alimentación, ambiente y estado de firmware cuando sea pertinente.

Los circuitos analógicos y digitales son capas de una cadena de señal. Para que una medición tenga sentido, hay que ver cómo un fenómeno físico entra, se acondiciona, se convierte y se procesa sin perder el rango, el tiempo o la incertidumbre que la decisión necesita.

397.4. Sensores, conversión y procesamiento#

Un sensor relaciona una magnitud física con una señal. Temperatura puede producir cambio de resistencia o tensión; luz, corriente fotogenerada; presión, deformación; movimiento, carga, frecuencia o cambio de capacitancia. El sensor no «lee» el fenómeno en abstracto: responde a un mensurando, un rango, una frecuencia de cambio, un ambiente y un montaje. Sensibilidad, resolución, exactitud, repetibilidad, deriva, histéresis, tiempo de respuesta y selectividad son propiedades diferentes.

El acondicionamiento adapta la señal al convertidor. Puede incluir amplificación, atenuación, filtrado, excitación, linealización, aislamiento, protección y compensación. Cada etapa introduce ruido, offset, saturación, retardo o incertidumbre. Un amplificador con mucha ganancia puede mejorar resolución y saturar ante un transitorio; un filtro puede quitar ruido y retrasar una alarma; un aislamiento puede proteger a la persona y añadir capacitancia o error. La cadena se diseña desde la decisión que se quiere tomar, no desde la mayor cantidad de bits disponible.

Un convertidor analógico-digital asigna una entrada continua a códigos discretos. La resolución limita el tamaño de paso ideal; la exactitud incluye referencia, linealidad, offset, ganancia, ruido y errores de tiempo. Más bits no garantizan más información si el sensor, la referencia o el ruido ocupan varios pasos. La tensión de referencia puede derivar con temperatura; la entrada puede no asentarse antes de la muestra; el multiplexado puede dejar carga residual. El resultado digital debe conservar unidades, escala, signo, saturación y estado de validez.

Muestrear es tomar observaciones en el tiempo. Si la señal contiene componentes rápidas que no se filtran o muestrean adecuadamente, pueden aparecer frecuencias falsas por aliasing. Un filtro antialias reduce contenido fuera de banda, pero tiene respuesta finita y retardo. Elegir frecuencia de muestreo depende del fenómeno, el filtro, el margen y la decisión; no basta con duplicar una frecuencia nominal. En una protección, perder un transitorio puede ser más grave que aumentar datos ordinarios.

El convertidor digital-analógico realiza la operación inversa aproximada: produce una señal escalonada que debe filtrarse o mantenerse según la carga. Un actuador puede necesitar corriente, tensión, potencia o aislamiento distintos de los que entrega el convertidor. La salida numérica correcta no garantiza una acción física correcta si el amplificador, la etapa de potencia o el actuador se satura. Las interfaces entre procesamiento y energía deben especificar límites y fallos.

El procesamiento puede filtrar, estimar, detectar eventos, calibrar, clasificar o controlar. Un promedio reduce ruido aleatorio bajo supuestos, pero retrasa y puede borrar picos. Un umbral detecta un evento, pero necesita histéresis si la señal oscila cerca del límite. Un modelo puede compensar temperatura, pero si se extrapola fuera del rango añade incertidumbre. Una alarma debe declarar qué evidencia la dispara, qué estados la inhiben, qué ocurre si el sensor falla y quién decide la acción.

La calibración relaciona la salida con referencias bajo condiciones definidas. Puede corregir offset y ganancia, pero no elimina ruido, deriva futura, no linealidad no observada ni error de montaje. Una calibración de laboratorio no representa necesariamente la instalación si el cableado, vibración, temperatura o posición cambian. La trazabilidad metrológica aporta una cadena de comparación; no convierte el sensor en una autoridad sobre el fenómeno. El registro debe conservar fecha, condiciones, patrón, incertidumbre y versión del algoritmo.

La incertidumbre de la señal puede propagarse. Si una decisión usa varias mediciones, sus errores pueden estar correlacionados; promediar no siempre reduce un error sistemático. Si la señal se transforma mediante una función no lineal, la incertidumbre no conserva la misma escala. Si el sensor satura, el código puede parecer estable aunque la magnitud siga aumentando. Las decisiones críticas deben definir qué hacer ante pérdida de señal, fuera de rango, desconexión, alimentación baja o datos incoherentes.

El procesamiento digital también tiene límites de representación. Un número con punto fijo puede desbordarse; uno de coma flotante puede perder resolución en ciertas escalas; el redondeo acumulado puede producir sesgo; una marca temporal incorrecta puede ordenar mal eventos. El software y el circuito deben compartir formato, unidades, endianidad, frecuencia y estado. El capítulo 396 se ocupa del comportamiento del control; aquí se subraya que el controlador solo puede actuar sobre la información que la cadena conserva.

La seguridad funcional requiere estados definidos. Ante una señal imposible, el sistema puede detenerse, limitar energía, usar un canal redundante, degradar capacidad o continuar con una advertencia, según consecuencia y análisis. Redundancia no significa duplicar sensores sin comprobar causas comunes: misma fuente, mismo cableado, misma temperatura o mismo algoritmo pueden hacer que fallen juntos. La respuesta segura debe ser verificable y no depender de que una persona interprete una pantalla ambigua bajo presión.

Una señal procesada entra en un circuito integrado o en un conjunto de módulos que debe fabricarse con variación controlada. La última sección conecta el concepto de dispositivo con la realidad de capas, máscaras, empaquetado, metrología y rendimiento de fabricación.

397.5. Circuitos integrados, fabricación y restricciones físicas#

Un circuito integrado reúne dispositivos e interconexiones sobre un sustrato y los encapsula para conectar con el exterior. La fabricación suele alternar formación de capas, dopaje o modificación de regiones, deposición, litografía, grabado, limpieza, planarización, metalización, prueba y encapsulado; la secuencia concreta depende de la tecnología. Una máscara define patrones, pero no garantiza que el patrón transferido tenga exactamente la dimensión dibujada. Química, temperatura, partículas, uniformidad, alineación y desgaste de herramienta producen variación.

La oblea es una población espacial, no una pieza ideal única. Espesor, dopaje, tensión, rugosidad, contaminación y temperatura pueden variar entre centro y borde, entre obleas y a lo largo del lote. Un proceso puede tener una media correcta y una cola de distribución que produzca fallos; una inspección final puede encontrar defectos sin explicar qué operación los generó. La metrología en línea y fuera de línea conecta características de proceso con rendimiento eléctrico y funcional. NIST subraya que la metrología debe ser exacta, precisa y adecuada al propósito para materiales, dispositivos, circuitos y sistemas (CHIPS Metrology Program).

El diseño debe respetar reglas de fabricación: anchos y separaciones, densidad, contactos, vías, radios, capas, alineación, disipación y restricciones de empaquetado. Estas reglas no son solo formalidades geométricas. Una separación insuficiente puede crear cortocircuito; una vía pequeña puede tener resistencia o fiabilidad baja; una densidad irregular puede cambiar planaridad; una interconexión larga puede degradar temporización y potencia. El diseño para fabricación negocia área, velocidad, consumo, rendimiento, reparación y coste.

La miniaturización reduce distancias y puede aumentar densidad, pero no elimina límites. Resistencias de interconexión, capacitancias, calor, variabilidad estadística, fuga, electromigración, ruido y confiabilidad pueden dominar cuando los dispositivos se hacen más pequeños o se apilan. El International Roadmap for Devices and Systems 2024 reúne desafíos de dispositivos, interconexiones, sistemas y fabricación; es una hoja de ruta técnica, no una ley que obligue a que toda mejora siga una única trayectoria.

La fabricación necesita control de contaminación. Partículas, metales traza, humedad, residuos orgánicos y defectos de superficie pueden alterar una unión o dejar un fallo latente. Las salas limpias, gases, líquidos, equipos y personal deben gestionarse según el proceso y la normativa aplicable. La seguridad laboral incluye sustancias químicas, vacío, alta tensión, radiación óptica o ionizante según el equipo, gases presurizados y superficies calientes. No se deben improvisar procesos de grabado, dopaje o limpieza fuera de instalaciones y procedimientos autorizados.

La variación se convierte en rendimiento mediante pruebas. Una oblea puede probarse en puntos eléctricos; los dados se seleccionan, se encapsulan y se someten a pruebas de función, parámetros, temperatura, ciclos, humedad o esfuerzo según el producto. Un dispositivo que pasa una prueba nominal puede fallar con un transitorio o en un paquete diferente. La prueba debe relacionarse con el modo de fallo, el tiempo de uso, la condición de operación y el criterio de descarte. «Rendimiento» es la fracción de unidades que cumple una definición, no la garantía de ausencia de todos los defectos.

El encapsulado es parte del dispositivo. Protege frente a ambiente, conduce calor, aporta conexiones eléctricas y fija dimensiones mecánicas. Diferencias de expansión térmica entre chip, encapsulante, sustrato y placa pueden producir esfuerzos, delaminación, grietas o cambios de contacto. En integración heterogénea y empaquetado tridimensional, las interfaces térmicas y eléctricas se vuelven restricciones de diseño. La función del circuito no termina en el dibujo del silicio.

La disipación puede limitar frecuencia, densidad y vida útil. Aumentar corriente o velocidad eleva potencia; el calor debe atravesar chip, encapsulado, placa, disipador y ambiente. Una temperatura de carcasa no revela siempre la unión; la resistencia térmica depende del montaje y del flujo. Un diseño puede funcionar en una prueba corta y fallar después de acumular calor. La verificación térmica debe usar el ciclo real, los puntos críticos y las tolerancias de montaje.

La confiabilidad es una propiedad temporal y estadística. Electromigración, ruptura de óxido, ciclos térmicos, desgaste de interconexiones, contaminación iónica y radiación pueden cambiar la función con uso. Acelerar una prueba térmicamente puede revelar mecanismos, pero no reproduce automáticamente todos los ambientes ni permite afirmar una vida para cualquier usuario. El modelo de fiabilidad debe declarar mecanismos, supuestos, condiciones y evidencia. La ausencia de fallos en una muestra pequeña no demuestra riesgo cero.

Los circuitos integrados también tienen restricciones de suministro y configuración. Una sustitución compatible debe conservar función eléctrica, temporización, temperatura, encapsulado, asignación de pines, seguridad, software y disponibilidad, no solo el nombre o el tamaño. Un cambio de proceso puede modificar fugas, ruido o comportamiento analógico aunque el circuito lógico siga funcionando. El control de cambios, la trazabilidad de lotes y la documentación de obsolescencia pertenecen al sistema de fabricación e integración, no a una nota secundaria.

El límite físico no es una fecha única. Cuando una arquitectura deja de mejorar en un eje, puede cambiarse el empaquetado, la memoria, la refrigeración, la paralelización, el material o el algoritmo. Cada alternativa desplaza el problema: más interconexiones, más calor, más complejidad de prueba, más coste o más variación. La evaluación debe declarar qué métrica mejora, qué condición se conserva y qué nueva limitación aparece.

La electrónica conecta materia y decisión mediante capas de representación. Un semiconductor ofrece portadores controlables; una unión y un transistor regulan corriente; un circuito organiza niveles y tiempo; un sensor traduce un fenómeno; un proceso integrado fabrica millones de instancias con variación, calor y defectos posibles. La seguridad y la responsabilidad atraviesan todas las capas: quien especifica debe declarar límites, quien fabrica debe controlar el proceso, quien integra debe probar interfaces y quien opera debe respetar estados y advertencias.

Preguntas de transferencia#

Un diodo que protege y deja de funcionar#

Ejemplo construido. Un circuito protegido por un diodo funciona durante meses y después aparece un cortocircuito permanente en la alimentación. Se propone reemplazar el diodo por otro de mayor tensión nominal.

Más bits para un sensor incierto#

Ejemplo construido. Un sistema cambia un convertidor de 12 a 24 bits y anuncia que ahora mide el doble de precisión, aunque el sensor deriva con temperatura.

Una entrada digital que oscila#

Ejemplo construido. Una señal que debería ser estable cambia repetidamente entre cero y uno cuando aumenta la longitud del cable.

Un proceso que mejora el tamaño y empeora el rendimiento#

Ejemplo construido. Una nueva generación de fabricación reduce el área de una célula, pero aumenta la dispersión entre unidades y las fallas durante ciclos térmicos.

Fuentes y lecturas del capítulo#

International Electrotechnical Commission. IEC 60747-1:2006+AMD1:2010, Semiconductor devices — Part 1: General. Requisitos generales, características, medición y documentación para familias de dispositivos semiconductores discretos y circuitos integrados. (IEC 60747-1).

International Electrotechnical Commission. IEC 60747-7:2010+AMD1:2019, Semiconductor devices — Discrete devices — Part 7: Bipolar transistors. Versión consolidada con requisitos y categorías para transistores bipolares, características y métodos relacionados. (IEC 60747-7).

National Institute of Standards and Technology. Semiconductors: Materials Measurement Science Division. Investigación y metrología de estructura, composición, propiedades térmicas y mecánicas de materiales y dispositivos semiconductores. (NIST Semiconductors).

National Institute of Standards and Technology. CHIPS Metrology Program. Retos de medición, materiales, dispositivos, integración, control de proceso y metrología adecuada al propósito en microelectrónica. (NIST CHIPS Metrology).

IEEE International Roadmap for Devices and Systems. 2024 International Roadmap for Devices and Systems: More Moore. Hoja de ruta técnica sobre dispositivos, sistemas, integración, energía, variabilidad y retos de fabricación; no es una predicción determinista. (IEEE IRDS 2024).
